Патент ссср 414293
Иллюстрации
Реферат

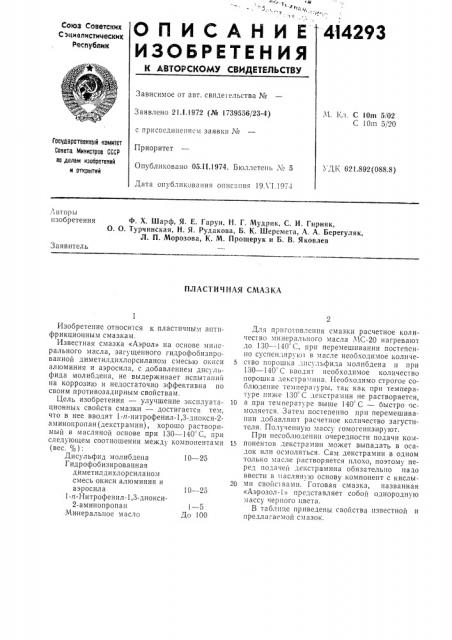

4)4293
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
С эциалистических
Республик
Зависимое от QBT. свидетельства ¹
Заявлено 21.1.1972 (№ 1739556/23-4) с присоединением заявки ¹
Приоритет
Опубликовано 05.11.1974. Бюллетень ¹ 5
Дата опубликования описания 19Л 1.197-1,Ч. Ь,л. С 10m э 02
С 10m 5/20
Государственный комитет
Совета Министров СССР ао делам изобретений и открытий
УДК 621.892(088.8) 1вторы изобретения
Ф. Х. Шарф, Я. E. Гарун, Н. Г. Мудрик, С. И. Гирняк, О. О. Турчинская, Н. Я. Рудакова, Б. К. Шеремета, А. А. Берегуляк, Л. П. Морозова, К. М. Прощерук и Б. В. Яковлев
Заявитель
ПЛАСТИЧНАЯ СМАЗКА
10 — 25
Изобретение относится к пластичным антифрикционным смазкам.
Известная смазка «Аэрол» на основе минерального масла, загущенного гидрофобизированной диметилдихлорсиланом смесью окиси алюминия и аэросила, с добавлением дисульфида молибдена, не выдерживает испытаний на коррозию и недостаточно эффективна по своим противозадирным свойствам.
Цель изобретения — улучшение эксплуатационных свойств смазки — достигается тем, что в нее вводят I-n-нитрофенил-1,3-диокси-2аминопропан (декстр амин), хорошо растворимыи в масляной основе при 130 — 140 С, при следующем соотношении между компонентами (вес %).
Дисульфид молибдена 10 — 25
Гидрофобизированная диметилдихлорсиланом смесь окиси алюминия и аэросила
I-n-Нитрофенил-1,3-диокси2-аминопропан 1 — 5
Минеральное масло До 100
Для приготовления смазки расчетное количество минерального масла МС-20 нагревают до 130 — 140 С, прп перемешивании постепенно суспендируюз в масле необходимое колпче5 ство порошка дисульфида молибдена и при
130 — 140 C вводят необходимое количество порошка декстрампна. Необходимо строгое соблюдение температуры, так как при температуре ниже 130 C декстрамин не растворяется, 10 а при температуре выше 140 С вЂ” быстро осмоляется. Затем постепенно при перемешивании добавляют расчетное количество загустителя. Полученную массу гомогенизируют.
При несоблюдении очередности подачи комls понентов декстрамин может выпадать в осадок или осмоляться. Сам декстрамин в одном только масле растворяется плохо, поэтому перед подачей декстрамина обязательно нано ввести в масляную основу компонент с кислы20 ми свойс вамп. Готовая смазка, названная
«Аэрозол-1» представляет собой однородную массу черного цвета.
В таблице приведены свойства известной и предлагаемой смазок.
414293
Норма по
ТУ-38-1
01- 6/-70 !
Смазка
Методы испытания
Показатель предлагаемая с 2! декстраиина известная
Однородная мягкая мазь черного цвета
Однородная мягкая мазь черного цвета
Визуально
Однородная мягкая мазь черного цвета
Внешний в„д
ГОСТ 5346-50
По п.7 ТУ
270 †2
Отсутствие
Fie течет
0,4 — 1,6
26» — 295
270 †2
Отсутствие
Не течет
0,4 — 1,6
2,0
По п.8 ТУ
По п. 9 ТУ
Не теч т
16,0
Отсутствие какого-либо изменения цвета
ГОСТ 5757-67 Коррозия на отдельных образцах значительная
Выдерж II B ae T
ГОСТ 9490-60
300 †3 !
I 160 — 180
1 80 — 87
310 †4
160 †2
90 — 120
250
160
Предмет изобретения
Пластичная смазка иа основе минерального масла, загущенного гидрофобизированной диметилдихлорсиланом смесгио окиси алюми- 5 ния и аэросила, с добавлением дисульфи,а молибдена, о т л и ч а ю щ а л с л тем, что, с целью повынiенил эксплуатационных сво11сl.l смазки, в ее состав введен 1-и итрофеиил-1,31 — 5
До 100
Составитель Е. Пономарева
Редактор T. Шарганова Техред T. Ускова Корректор Г. Филатова
Заказ 1352/14 Изд. ¹ 452 Тираж 537 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, )К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Пенетрацня грн 25 С
Сннерезис прн 100 С з течение 30 час, не более
Текучесть при 150 С
Испаряемость при 150 С в течение 14 час, ",, не более
Испытание на коррозию медных пластин марки МО и -Vi по ГОСТ 859-66 в течение
24 час при 100-С
Противоззд. рные свойства на четырехшарпковой машине трен я: нагрузка сваривання Р„ кгс не менее нагрузка критическая Р„, кгс не менее обобщенный показатель износа ОПИ, не менее диокси-2-аминопропан при следующем соотношении между компонентами (вес. %);
Дисульфид молибдена 10 — 25
Гидрофобизированная диметилдихлорсиланом с !есь окиси алюминия и аэросила 10 — 25
1 и-I1ит рофепил-1,3-диокси2-амииопропан
10 Минеральное масло
