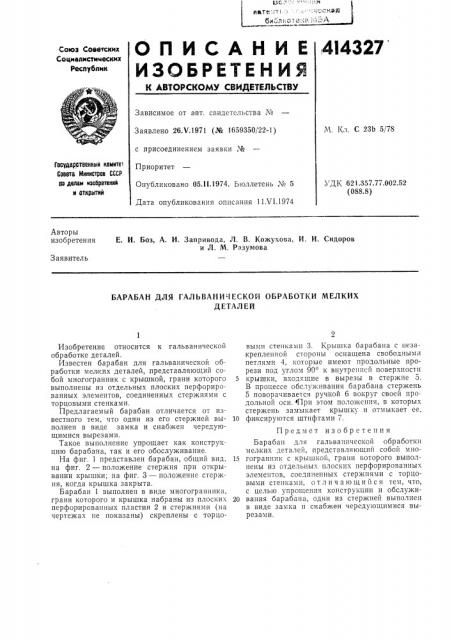

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
4l4 327
Союз Советских
Сощиелистицеских
Республик
Зависимое от авт. свидетельства ¹
Заявлено 26.Ч.1971 (№ 1659350/22-1) М. Кл. С 23Ь 5/78 с присоединением заявки М
Гасударственный каиитет
Совета й1инистрав СССР
00 делам нэабретений и аткрытнй
Приоритет
Опубликовано 05Л1.1974. Бюллетень ¹ 5
Дата опубликования описания 11 VI.1974
УДК 621.357.77,002.52 (088.8) Авторы изобретения
E И. Боз, А. И. Запривода, Л, В. Кожухова, И, И. Сидоров и Л. М. Разумова
Заявитель
БАРАБАН ДЛЯ ГАЛЬВАНИЧЕСКОЙ ОБРАБОТКИ МЕЛКИХ
ДЕТАЛЕЙ
Изобретение относится к гальванической обработке деталей.
Известен барабан для гальванической обработки мелких деталей, представляющий собой многогранник с крышкой, грани которого выполнены из отдельных плоских перфорированных элементов, соединенных стержнями с торцовыми стенками.
Предлагаемый барабан отличается от известного тем, что один из его стержней выполнен в виде замка и снабжен чередующимися вырезами.
Такое выполнение упрощает как конструкцию барабана, так и его обослуживание.
На фиг. 1 представлен барабан, общий вид, на фиг. 2 — положение стержня при открывании крыш|ки; на фиг. 3 — положение стержня, когда крышка закрыта.
Барабан 1 выполнен в виде многогранника, грани которого и крышка набраны из плоских перфорированных пластин 2 и стержнями (на чертежах пе показаны) скреплены с торцовыми стенками 3. Крышка барабана с незакрепленной стороны оснащена свободными петлями 4, которые имеют продольные прорези под углом 90 к внутренней поверхности
5 крышки, входящие в вырезы в стержне 5.
B процессе обслуживания барабана стержень
5 поворачивается ручкой 6 вокруг своей продольной оси. >При этом поло>кения, в которых стержень замыкает крышку н отмыкает ее, 10 фиксируются штифтами 7.
Предмет изобретения
Барабан для гальванической обработки мелких деталей, представляющий собой мно15 гогранник с крышкой, грани которого выполнены из отдельных плоских перфорированных элементов, соединенных стержнями с торцовыми стенками, отличающийся тем, что, с целью упрощения конструкции и обслужи20 вания барабана, один из стержней выполнен в виде замка и снабжен чередующимися вырезами.
