Способ отбелки целлюлозы

Способ отбелки целлюлозы

Иллюстрации

Показать все

Реферат

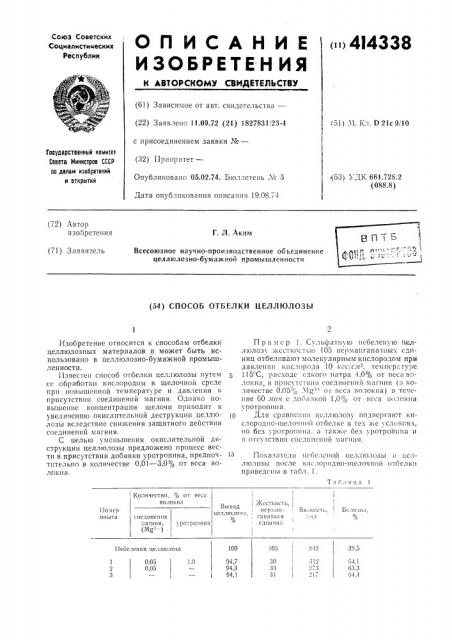

оциалистических

«» 4l4338

С

Республик

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено 11,09.72 (21) 1827831/23-4 с присоединением заявки №вЂ” (32) Приоритет—

Опубликовано 05.02.?4. Бюллетень № 5

Дата опубликования описания 19.08.74 (51) 11. Кл. Р 21с 9/10

Государственный кенитет

Совета Министров СССР оо делан изобретений и открытий (53) УДК 661.728.2 (088.8) (?2) Автор изооретепия

Г. Л. Аким (?! ) Заявитель

Всесоюзное научно-производственное объединение целлюлозно-бумажной промышленности (54) СПОСОБ ОТБ ЕЛКИ ЦЕЛЛЮЛОЗЫ

Та 0,111ца 1 Количество, /o от вес

Волокна

1 ! Жесткость,, 11ерпанГ <1 и а т11 11 я едппьп(а

Вязкость, Бели )11,1, 1 ьзпЗ о1

Выход целлюлозы р

1 1О

11огаер опыта сое (I I HEí è ÿ .(агния, i уротроппна

<мц- --)

39,6

100

1lебелепая целлюлоза

10э l 42

30 1,312

31 I 17

94,7

94,3

94,1

64,1

63,3

64,4

o,аь (! 1зобргте!!ие относится к способам отбелки целлюлозных материалов и может быть использовано в целлюлозно-бумажной промышленности.

1aIIec eII способ отбелки целлюлозы путем се обработки кислородом в щелочной среде прп повышенной температуре и давлении в присутствии соединений магния. Однако повышение концентрации щелочи приводит к увеличепи!о окисл итсльпо!4 деструкциl! целлюлозы вследствие сии>кения защитного действия соединений магния.

С целью уменьшения окислительиой деструкции целлюлозы предло>кено процесс вести в присутствии добавки уротропина, предпоч- 16 тительн в количестве 0,01 — 3,0о/о от веса волокна.

П р и м с р 1. Сулырат!!ую небеленую целJIo iJo3(>J:, cT1(ocThIo 105 псрз!апгаиат!(ык c (Jииц отбелпвают молекулярным кислородом при давлении кислорода 10 (гас/с.1! -, темпср:.туре

115 С, раскодс сдког(патра 4,0% от веса волокна, в прпсутсгвип соединений магния (» количестве 0.05","„, .11 - — oT веса волок!!а) в те !с-!!ие 60 1((11! с добавкой 1,0оо от веса в локпа уротропипа.

Для сравцспи!! целлюлозу подвергают кислородцо-щелочной отбелкс в тек же условияк, IlO без pOTpOIJ IIII I. а T;Il(>I((." оез у)IOTpOIIIIJI;I Il в orc1, тствиll co(дппсl1!1й маг!!!!я, Показатели псбслс((ой целлюлозы и Lcëлюлозы после кислородllo-щелочной отбслки приведспы в табл. 1.

L114338

Полученные табл. 2. результаты приведем<ы г, Таблица 2 (1<<оли

Выко, цслгиолоз:» ! cot.лиисiittst

Ма сiiitti,, i<(tOT()0tttttttt

Р --) )Кссткость, иермаигаиатиая слгиttùà

1(îм-р оиыта

Белизи<а, %

Вязкость,,ииз

1(i. бслсиая цслгиолоз<а

39,5

005 10

0,05

68,4

67,7

69,5 о !

Состава ьсль С. Котова

Тсхрсл Т. Ускова

Р,лактор 3. Гороуиова

Корвсктор А. Васильева

Заказ 10 !!/1(? !(ил. ¹ -159 Тир::.к (, 3 Пол исиос ((!1(l(illll Г(суларствси1ии 0 комн-ста Совета <1ииистр1в СССР ио лслам ипзобретеиий и открытий. <\оскв<а,,,<,-30, а tttiti

Из данных таблицы следует, что введение уротропииа позволяет получить целлюлозу с более высокой вязкостью (312 м)гз против 273 и 217 !газ в опытах 2 и 3), т. е. уменьшает окислительиую деструкцию целлюлозы.

П р и м с р 2, Сульфатиую небеленую целлюлозу жесткостью 105 иермангаиатиых единиц отбеливаютмолскуляриьв| кислородом ири давлении кислорода 10 кгс/сяг-", температуре

Из данных таблицы следует, что введение уротропииа позволяет получить после отбелки целлюлозу с более высокой вязкостью (198 аггз против 160 льчз), т. е. уменьшает окислительную деструкцию целлюлозы, Прсдыcт изобpстсllия

Cllocoo oToc Ilill l Ic i;II0. o3IiI ".<.Tc."tI ООРаботки с кислоро ioм в гцслочиой среде ири по115"Ñ, расходе едкого патра 6,0% от веса волокна, в присутствии соединений магния (в количестве 0,05 Мо "- от веса волокна) B течение 60 агин с добавкой 1,0% от веса волокна

5 уротропииа, без его введения, а также в отсутствии Всяких дооавок.!

100 I 105 842

94, 1 2?, 198

93,8 27 160

950 26

10 вышси!.Ой температуре и даглеиии в присутствии соединений магния, oTiILLBQLoLL(LLLLcLL тем, что, с целью уменьшения окислительной деструкции целлюлозы, IlpoUccc ведут г присутствии дооавки уротроиина.

2. Способ Iio и. 1, отги гагощггйс.ч Tc.".., ITo уротроиии соавляют в количестге 0,0! — 3 з от веса волокна.
