Способ отбелки целлюлозы

Способ отбелки целлюлозы

Иллюстрации

Показать все

Реферат

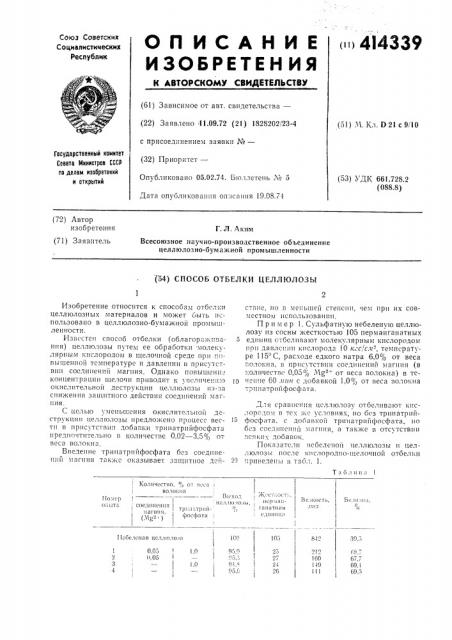

! )4l4339

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистимеских

Республик (61) Зависимое от авт. свидетельства— (22) Заявлено 11.09.72 (21) 1828202/23-4 с присоединением заявки ¹â€” (32) Приоритет—

Опубликовано 05.02.74. Б!О.z,ëåòåíü № 5

Дата опуоликоваиия оп:!сания 19.08.74 (51) Ч. Кл. 02! с 9/10

Государственный коннтет

Совета Мнннстроа СССР (Io делам изобретений н открытнй (53) УДК 661.728.2 (088.8) (72) Автор изобретения (71) Заявитель

Г. Л. Аким

Всесоюзное научно-производственное объединение целлюлозно-бумажной промышленности (54) СПОСОБ ОТБЕЛКИ ЦЕЛЛЮЛОЗЫ

Таб)лиц!1 l

Колич cTBO, 0) от веса

1 вол о «11а

01 ).о . с ог

ИЕ. I. ИОЛО II j, ИЕ!) Ч И1гаиат1!ая е Ли I I I I! I;I

П) И!К Г„

| .1)и а

1! lo)!op о Ii иlта

ВЕ.Ш;И) е

1 соедииеиия трlи1:1три Й1 .(.I a I I! I! II, Р(((а ) г!)осфата

l00 (!

979 .:э, ! i,.—, o)

96 0 !! (сбелеиая целлголоаа

39.6) l0;

0,06

II,06 — !

1-. Я ) l 9 (60

l I9 ((!

2,)

21

2-! 6

1 с)

l,0

67,7! 69, l

69,6

l,0

Изобретение относится к способам отбслки целлюлозных материалов и может быть использовано в целлюлозно-бумажной промышленности.

Известен способ Отоел«и (Обла гор аж "çа- 6 ния) целлюлозы путем ее oo1) 5oTIT!I »oëåicóляриым кислородом в щелочной среде при повь шеипой температуре и давлении в присутствии соединений магния. Однако повышени" концентрации щелочи приводит к угсличеии:0 (0

0«.!ñëèòåëüíoé деструкции целлюлозы из-".а снижения защитного действия соединений магния.

С целью уз!епьп:ения окислительной деструкции целлюлозы предло>кено процесс вес- (6 тп в присутстви!! добагки тринатрийфосфата предпочтительно в количестве 0,02 — 3,5% от веса волокна.

Введен!!е трипатрийфосфата без соедипепи(! магния также оказывает защитное дсйствие, ио в меньшей степени, чем при их совместном использовании.

Пример 1. Сульфатную небеленую целлюлозу из сосны жесткостью 105 перманганатных единиц стбслива(от молекулярным кислородом прп дав cI;IIII кислорода 10 ксс/с.1! -, температуре 115 С, расходе едкого натра 6,0% от веса волокна, B присутствии соединений магния (в . .Оличествс 0,05% Ч от веса волокна) в те-! ение 60 1!!!н с добавкой 1,0% от веса во",îêíà тринатрийфосфата.

Для сравпс!!ия цсллюлозу отбеливают «исло!)одoз! в тех жс условиях, 110 01..3 т()инатрийфосфата, с добагкой тринатри!!<росфата, но без соединен!!и магния, а также в отсутствии ,cякиi добавок.

По«азатсли !!сбсленой целл(олозы и целлюлозы после «ислородно-щелочной отбелки приведены в таол, 1, 414339

Таблица 2

Количество, от веса

О волокна! )Кесткость, . нерман- Вязкость, ганатная .низ единица

Выход

I целлюлозы, /о

Белизна, %

Номер опыта, тринатрпй соединения магния, (М 2+) Фосфаты (1

94,7 ! 94,3

94,4

94,1 !

105 842!

39,5

Не белен а я цел гиолоз а

0,5

0,5

ЗЗ

64,0

63,3

64,6

64,4

333

273

217

0,05

0,05

Составитель С. Котова

Техрсд Т. Ускова

Корректор Л. Васильева

Редактор 3. Горбунова

Заказ 1041/197 11зд. М 459 Тираж 456 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений н открытий

Москва, уК-35, Раушская паб., д. 4/5

Тпп, арьк. Фпл. пред. «Патент:) Из полученных данных следует, что введение трипатрийфосфата позволяет получить целлюлозу с более высокой вязкостью, чем в присутствии одного лишь соединения магния, и тем более, чем при отбелке кислородом в отсутствии добавок.

Пример 2. Ту же небеленую сульфатную целлюлозу отбсливают молекулярным кислородом при давлении кислорода 10 кгс/с,и, температуре 115 С, расходе едкого патра 4,0е/о от веса волокна, в присутствии соединений»агния (в количестве 0,05 /о Mg + от веса волокна) в течение б0 мин с добавкой 0,5 от веса волокна тринатрийфосфата и без него.

Предмет изобретения 15

1. Способ отбелкн целлюлозы путем ее обработки кислородом в щелочной среде при повышенной температуре и давлении в присутствии соединений магния, отличающийся тем, что, с 20

Для сравнения целлюлозу отбелнвают тактке в отсутствии всяких добавок и в присутствии одного лишь тринатрийфосфата.

Результаты отбелок приведены в табл. 2.

Из таблицы видно, что добавка тринатрийфосфата к соединениям магния позволяет уменьшить окислительцую деструкцию целлюлозы, т.е. повысить вязкость получаемой целлюлозы до 333 лабаз против 273 при проведении отбелки в присутствии только соединений магния и 217 в случае кислородно-щелочной отбелки без добавок. Добавка одного тринатрийфосфата (опыт 3) позволяет повысить вязкость целл|олозы до 255 лаз. целью уменьшения окислительной деструкции целлюлозы, процесс ведут в присутствии добавки тринатрийфосфата.

2. Способ по п. 1, отличающийся тем, что тринатрийфосфат добавляют в количестве

0,02 — 3,5% от веса волокна.
