Подвижная опорная часть секторного типа для балочных пролетных строений мостов

Подвижная опорная часть секторного типа для балочных пролетных строений мостов

Иллюстрации

Показать все

Реферат



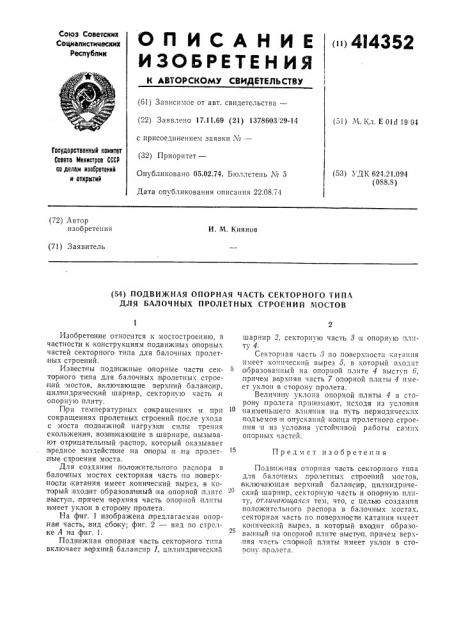

ОПИСАНИЕ

И ЗОБ РЕТЕ Н ИЯ

Союз Советских

Социалистических

Реслублик (») 4I4352

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено 17.11.69 (21) 1378603/29-14 с присоединением заявки ¹â€” (32) Приоритет—

Опубликовано 05.02.74. Бюллетень ¹ 5

Дата опубликования описания 22.08.74 (51) . l. Кл. E Old 19 04

Государственный комитат

Совета Министров СССР оо делам изооратений и открытий (53) УДК 624.21.094 (088.8) (72) Автор изобретения

И.М. Киянов (71) Заявитель (54) ПОДВИЖНАЯ ОПОРНАЯ ЧАСТЬ СЕКТОРНОГО ТИПА

ДЛЯ БАЛОЧНЫХ ПРОЛЕТНЫХ СТРОЕНИЙ МОСТОВ

Предмет изобретения

Изобретение относится,K мостостроению, в частности к конструкциям подвижных оиорных частей секторного типа для балочных пролетиых строеннй.

Известны подвижные опорные части сектарного типа для балочных пролетных строений мостов, .включающие верхний балансир, цилинд рически и шарнир, секторную часть и опорную плиту.

При темпера vpkrbkx сокрашениях и .при сокращениях пролетных строений после ухода с моста подвижной нагрузки силы трения скольжения, возникающие в шарнире,,вызывают отрицательный расиор, который оказывает вредное воздействие иа опоры и иа пролетные строения моста.

Для создания положительного распора в балочных мостах секторная часть по поверхности катания имеет .конический вырез, в который,входит образованный на опорной плите ,выступ, причем вврхняя часть опорной плиты игмеет уклон в сторону лролета.

На фиг. 1 изображена предлагаемая опориа я часть, .вид сбоку; фиг. 2 — вид по стрелке А н а фиг. 1.

Подвижная опорная часть секторного типа включает верхний балансир 1, цилиндрический шарнир 2, секторную часть 3 и опорную пл tту 4.

Секторная часть,> по,поверхности катания имеет конический вырез 5, в который входит о бразованный на опорной плите 4 выступ 6, лричем верхняя часть 7 опорной плиты 4 имеет уклон в сторону пролета.

Величину уклона опорной knлиты 4 в сторону;пролета принимают, исходя из условия наименьшего влияния на путь, периодических подъемов и опусканий конца пролетного строения и из условия устойчивой работы самих опсlрных частей.

Подвижная опорная часть секторного типа для оалочных пролетных строений мостов, включающая, верхний баланси р, цилиндрический шарнир, секторную часть и опорную плиту, отличающаяся тем, что, с целью создания положительного распора в балочных мостах, секторная часть по .поверхности катания имеет конический вырез, в который входит образо:ванный на опорной плите выступ, причем верх.няя часть спорной плиты имеет уклон в сторону пролета.

414352 ыРА

Составитель А. Призмазонов

Техред Л. Богданова Корректор А. Васильева

Редактор С. Титова

Тип. Харьк. фил. пред. «Патент>

Заказ 621 Изд. М 436

ЦНИИПИ Государственного комитета по делам изобретений

Москва, Ж-35, Раушская

Тирани 565 Подписное

Совета Министров СССР и открытий наб., д. 4/5
