Устройство для автоматического регулирования уровней воды верхнего бьефа оросительного канала

Устройство для автоматического регулирования уровней воды верхнего бьефа оросительного канала

Иллюстрации

Показать все

Реферат



Союз Советских

Социапистимеских

Республик

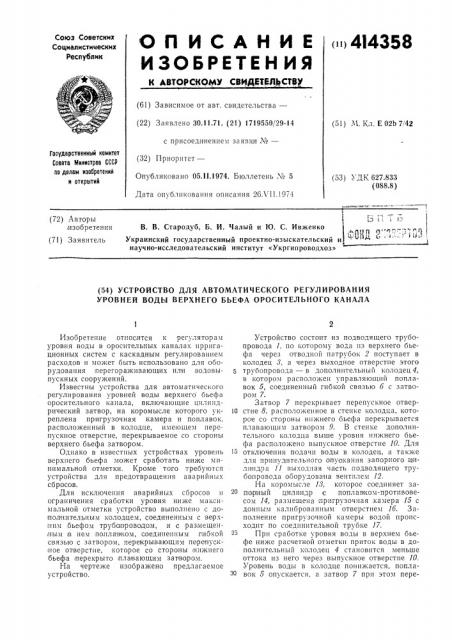

О Л И С А Н И Е ()4I4358

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДИЕЛЬСТВ (61) Зависимое от авт. свидстельства— (22) Заявлено 30.11.71. (21) 1719550/29-14 (51) Ч. Кл. Е 02b 7 42 с присоединением заявки М—

Государственный комитет

Соввта Министров СССР

flo делам изооретений и открытий (32) Приоритет—

Опубликовано 05.11.1974. Бюллетень М 5

Дата опубликования описания 26Л 11.1974 (53) УДК 627.833 (088.8) (72) Авторы изобретения

В. В. Стародуб, Б. И. Чалый и Ю. С. Ивженко

Украинский государственный проектно-изыскательский и научно-исследовательский институт «Укргипроводхоз» (71) Заявитель (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ

УРОВНЕЙ ВОДЫ ВЕРХНЕГО БЬЕФА ОРОСИТЕЛЬНОГО КАНАЛА

Изобретение относится к регуляторам уровня воды в оросительчых каналах ирригационных систем с каскадным регулированием расходов и может быть использовано для оборудования перегораживающих или водовыпускных сооружений.

Известны устройства для автоматического регулирования уровней воды верхнего бьефа оросительного канала, включающие цилиндрический затвор, на коромысле которого укреплена пригрузочная камера и поплавок, расположенный в колодце, имеющем перепускное отверстие, перекрываемое со стороны верхнего бьефа затвором.

Однако в известных устройствах уровень верхнего бьефа может сработать ниже минимальной отметки. Кроме того требуются устройства для предотвращения аварийных сбросов.

Для исключения аварийных сбросов и ограничения сработки уровня ниже максимальной отметки устройство выполнено с доIIIîë íèTåëüHûì колодцем, соединенным с верхним бьефом трубопроводом, и с размещенным IB нем поплавком, соединенным гибкой связью с затвором, перекрывающим пере пускпое отверстие, которое со стороны нижнего бьефа перекрыто плавающим затвором.

На чертеже изображено предлагаемое устр о и ство.

Устройство состоит из подводящего трубопровода 1, по которому вода пз верхнего бьефа через отводной патрубок 2 поступает в колодец 8, а через выходное отверстие этого труоопровода — в дополнительный колодец 4, в котором расположен управляющий поплавок 5, соединенный гибкой связью 6 с затвором 7.

Затвор 7 перекрывает перепускное отвер10 стие 8, расположенное в стенке колодца, которое со стороны нижнего бьефа перекрывается плавающим затвором 9. В стенке дополнительного колодца выше уровня нижнего бьефа расположено выпускное отверстие 10. Для отключения подачи воды в колодец, а также для принудительного опускания запорного ц илиндра 11 выходная часть подводящего трубопровода оборудована вентилем 12.

На коромысле 18, которое соединяет запо рный цилиндр с поплавском-противовесом 14, размещена лригрузочная камера 15 с донным калнброванным отверстием 16. Заполнение пригрузочной камеры водой происходит по соединительной трубке 17.

25 При сработке уровня воды в верхнем бьефе ниже расчетной отметки приток воды в дополнительньш колодец 4 становится меньше оттока из него через выпускное отверстие 10.

Уровень воды в колодце понижается, поплавок 5 опускается, а затвор 7 при этом пере(11) 414358

Предмет изобретения

Составитель Г. Афиногенова

Техред Л. Богданова Корректор А. Степанова

Редактор С. Титова

Заказ 616 Изд. № 441 Тираж 624 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Тип. Харьк. фпл. пред. «Патент» крывает перепускное отверстие 8. Колодец 8 заполняется водой, при этом запорный цилиндр 11 опускается.

При повышении уровня в верхнем бьефе выше максимальной отметки пригрузочная камера 15 заполняется водой, что приводит к опусканию поплавка-противовеса И и подъему запорного цилиндра 11.

Устройство для автоматического регулирования уровней верхнего бьефа оросительного канала, включающее цилиндрический затвор, а коромысле которого укреплена пригрузочная камера и поплавок, расположенный в колодце, имеющем перепускное отверстие, перекрываемое со стороны верхнего бьефа затвором, отличающееся тем, что, с целью исключения аварийных сбросов и ограничения сработки уровня ниже минимальной отметки, устройство выполнено с дополнительным колодцем, соединенным с верхним бьефом трубопроводом, и с размещенным в нем поплавком, соединенным гибкой связью с затвором, перекрывающим перепускное отверстие, которое со стороны нижнего бьефа перекрыто плавающим затвором.
