Реферат

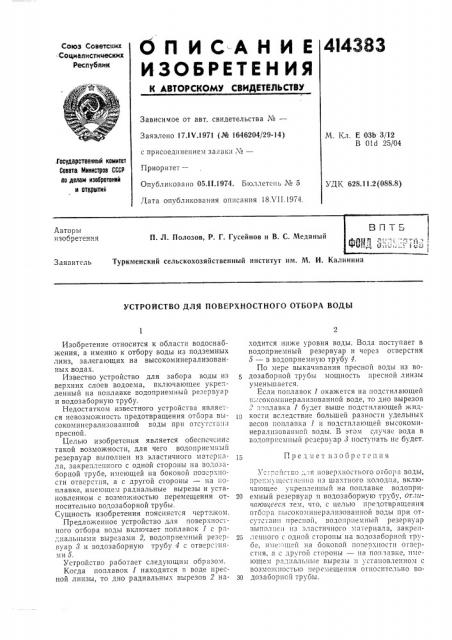

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистиыеских

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 17.1У.1971 (№ 1646204/29-14) с присоединением залвк|1 ¹â€”

Приоритет—

Опубликовано 05.11.1974. Бюллетень № 5

Дата опубликования описания 18Х11.1974.

М. Кл. Е 03b 3/12

В Old 25/04

Хасударственный камитет

Совета Министров СССР

IIQ делам изобретений и открытий

УДК 628.11.2(088.8) Авторы изобретения

П. Л. Полозов, Р, Заявитель Туркменский сельскохозяйственный институт им. M. И. Калинина

УСТРОИСТВО ДЛЯ ПОВЕРХНОСТНОГО ОТБОРА ВОДЫ

Предмет изобретения

Изобретение относится к области водоснабжения, а именно к отбору воды из подземных линз, залегающих на высокоминерализованных водах.

Известно устройство для забора воды из верхних слоев водоема, включающее укрепленный на поплавке водоприемный резервуар и водозаоорную трубу.

Недостатком известного устройства является невозможность предотвращения отбора высокоминерализованной воды при отсутств.:111 пресной.

Целью изобретения является обеспечение такой возможности, для чего водоприемный резервуар выполнен из эластичного материала, закрепленного с одной стороны на водозаоорной трубе, имеющей на боковой поверхности отверстия, а с другой стороны — на 1;оплавке, имеющем радиальные вырезы и установленном с возможностью перемещения относительно водозаборной трубы.

Сущность изобретения поясняется чертежом.

Предложенное устройство для поверхнос-ного отбора воды включает поплавок 1 с р";,иальными вырезами 2, водоприемный резервуар 8 и водозаборную трубу 4 с отверстиями 5.

Устройство работает следующим образом.

Когда поплавок 1 находится в воде пресной линзы, то дно радиальных вырезов Z находится ниже уровня воды. Вода поступает в водоприемный резервуар и через отверстия

5 — в водоприемную трубу 4.

По мере выкачивания пресной воды из водозаборной трубы мощность пресной линзы уменьш аетсл.

Если поплавок 1 окажется на подстилающей г,=:сокоминерализованной воде, то дно вырезов

2 поплавка 1 будет выше подстилающей жид|0 кости вследствие большей разности удельных весов поплавка 1 и подстилающей высокоминерализованной воды. В этом случае вода в водопр|.смный рсзерв ар 8 посту11ать не будет.

Уст",.",. IñòI:î ..—.л воверхносп1ого отбора воды, прс1;м ществе:11|о нз шахтного колодца, включающее укрепленный на поплавке водопри20 емный резервуар и водозаборну1о трубу, отличаюи ееся тем, что, с целью предотвращения отбора гысокоминерализованной воды при отсутc; »II!1 пресной, водопрпемный резервуар выпол!|ен из эластичного . 1атериала, зак1)еп25 лещ|ого с одной стороны на водозаборной трубе, I»Ieк п1ей на бокогой по",ерхности отвепстня, а с другой стороны — на поплавке, и;,|еющем рад;1альные вырезы и установленном с возможностью перемещения опюсптельно во30 дозаборной трубы.

414383
