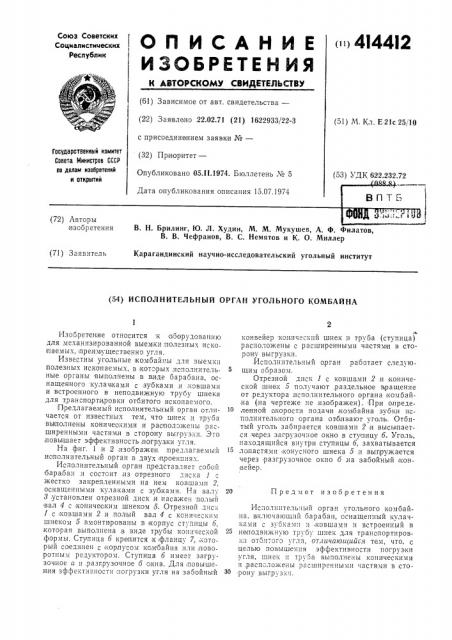

О П И С А Н И Е < >4!44!2
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистимеских
Республик !
I (61) Зависимое от авт. свидетельства— (22) Заявлено .22.02.71 (21) 1622933/22-3 с присоединением заявки №вЂ” (32) Приоритет—
Опубликовано 05.II.1974. Бюллетень № 5
Дата опубликования описания 15.07.1974 (51) М. Кл. Е21с 25/10
Государственный комитет
Совета Министров СССР но делам изобретений и открытий (53) УДК 622.232.72
ВП7Б.jw f II !1 (72) Лвторы изобретения
В. Н. Брилинг, Ю. Л. Худин, М. М. Мукушев, А. Ф. Филатов, В. В. Чефранов, В. С. Немятов и К. О. Миллер
Карагандинский научно-исследовательский угольный институт (71) Заявитель (54) ИСПОЛНИТЕЛЬНЫЙ ОРГАН УГОЛЬНОГО КОМБАЙНА
Изооретение относится к ооорудозанию для механизированной выемки .полезных иско паемых, преимущественно угля.
Известны угольные комбайны для выемки полезных ископаемых, в кот"рых хсполнительные органы выполнены в виде барабана, оснащенного кулачками с .зубками .и,ковIlIàìè и встроенного в неподвижную трубу шнека для транспортировки отбитого ископаемого.
Предлагаемый исполнительный орган отличается от известных тем, что шнек .и труоа вьеполнены коничеокими и располэжень1 расширенными частями в с„торону выгрузки. Это повышает эф фектизность,погрузки угля.
На фиг. 1 и,2,изображен, предлагаемый исполнительный орган в двух проекциях.
Исполнительный орган представляет собой барабан .и состоит хз отрезного диска 1 жестко закрепленными на нем ковшами 2, оснащенными кулаками с зуGêàìè. На залу
8 установлен отрезной диск,и насажен полый зал 4 с коническим шнеком 5. Отрезной диск
1 с ковшами 2 и .полый вал 4 с коническим шнеком 5 вмонтированы в корпус ступицы 6, которая выполнена в лиде трубы конической формы. Ступица 6 крепится к фланцу 7,,который соединен с корпусом ксмбайна или,поворотным редуктором. Ступица б имеет загрузочное а и,разгрузочное б скна. Для повышения аффект:fàíîñòè погрузки угля на заоойный конвейер конический шнек и труба (ступица) расположены с расширенными частями в сторон:у выгрузки. .Исполните IbIIbIA орган работает следующим образом.
Отрезной диск 1 с ковшами 2 и .конической шнек 5 получают, раздельное вращение от,редуктора .исполнительного органа комбайна (на чертеже не,изображен). При определенной скорости подачи,ком байна зубки исполнительного органа отбивают уголь. Отбитый уголь забирается ковшами 2 и высыпается через загрузочное окно в ступицу б. Уголь, находящийся внутри ступицы 6, захватывается лопастями конусного шнека 5 х выпружается через разгрузочное окно б ха забойный кон,вейер.
20 Предмет изобретения
Исполнительный,орган угольного комбай на, включающий барабан, оснащенный кулачками с зуокамп п,ковшами и встроенный в
25 неподвижную трубу .шнек для транопортировкп отб,. ;-.ого угля, отличающийся тем, что, с целью повышения эффективности погрузки ,угля, шнек и труба зыполнегны коническими и,расп ложены расширенными частями в сторону выгрузки.
414412
Щиг 1 uz 2
