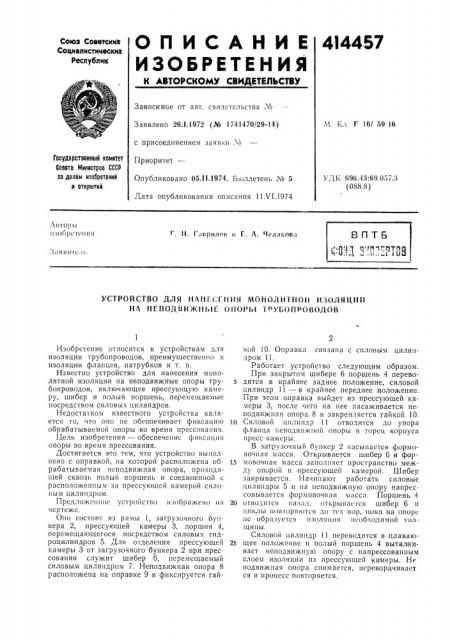

ОПИСАНИЕ

ИЗОБРЕТЕ Н И.Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 26.1.1972 (№ 1741470/29-14) с присоединением заявки ¹

ПриоритетвЂ”

Опубликовано 05.11,1974. Бюллетень ¹ 5

Дата опубликования описания 11 VI.1974

М 1(,л F 16! 59 16

Государственный камитет

Совета Министров СССР па делам изобретений и аткрытий

УДК 696.43:69.057.3 (088.8) Лнторы нзобр»тгч) ) я

II. 1.(врилов н Г, Л, (1(-.)(икова(Заявит». I I;

УСТ1ойСТВО ДЛЯ НАНГ(.;I-.»ИЯ МОНОЛ11ТНО11 11ЗОЛЯЦ1111

НА Н Г П ОД В И1 Ж Н Ь It:. О!1 О 1) Ь1 Т т) У Ь О 11Р О В ОД О В

Изобретение относится к устройствам для изоляции трубопроводов, преимущественно к изоляции флаццев,,патрубков и т. п.

Известно устройство для нанесения монолитной изоляции на неподвижные опоры трубопроводов, включающее прессующую камеру, шибер и полый поршень, перемещаемые посредством силовых цилиндров.

Недостатком известного устройства является то, что оно не обеопечи вает фиксацию обрабатываемой опоры во время прессования.

Цель изобретения вЂ” обеспечение фиксации опоры во,время прессования.

Достигается это тем, что устройство выполнено с оправкой, на которой расположена обрабатываемая неподвижная опора, проходящей сквозь полый поршень и соединенной с расположеш|ым за прессующей камерой силошям цилиндром

Предложсll)í)» устройств() и:)ображе l() на чертеже.

Оно состоит нз рамы 1, загрузочного бункера 2, прессующей камеры 3, поршня 4, перемещающегося посредством силовых гидроцилиндров 5. Для отделения прессующей камеры 3 от загрузочного бункера 2 при прессовании служит шибер 6, перемещаемый силовым цилиндром 7. Неподвижная опора 8 расположена на оправке 9 и фиксируется гайкой 10. Оправка связана с силовым цилиндром 11.

Работает устройство следующим образом.

При закрытом шибере б поршень 4 перево5 дится в крайнее заднее положение, силовой цилиндр 11 вЂ” в крайнее переднее положение.

При этом оправка выйдет из прессующей камеры 3, после чего на нее насаживается неподвижная опора 8 и закрепляется гайкой 10.

10 Силовой цилиндр 11 отводится до упора фланца неподвижной опоры в торец корпуса

1I p cc c- к ам ср ы.

В загрузочный бункер 2 насыпается формовочная масса. Открывается шибер 6 и фор15 мовочная масса заполняет пространство между опорой н нрессующей камерой. Шибер закрывается. Начинают работать силовые цилиндры 5 и на неподвижную опору напрессовывается формовочная масса. Поршень 4

20 отводится назад, открыва»тся шибер 6 и циклы новторякпся до т»х цор, пока на опор» нс образуется изоляция н»обходимой толщины.

Силовой цилиндр 11 переводится в плаваю25 щее положение и полый поршень 4 выталхивает неподвижную опору с напрессованным слоем изоляции нз прессующей камеры. Не подвижная опора снимается, переворачивает ся и процесс повторяется, 41:> !57!!рсдмст изобретения (<». ;r.». г< дн Л. Рой гель«>аи

Тсхр<д Л. Богданова

i c;l.»<гор И. Кначадзе

Корр<.к><>p H. Торкни <

3;»< >> !32,З,<4 Ивд. < 474 Тираж 875 Подписно<.

Ц! IИИПИ Государственного комитета Совета Министров СССР!!о деда>а !>аобретений и открытий

Москва. <К 35. Рау>нская нао., д. 4 5

1!!,I><>Ãl) Iф!!и, !! р. (:;>!!снов 2

Устройство для нанесения монолитной изоляции па !!еподви>кп!.!с опоры трубопроводов, вклк>ч 1þlll«. IIðcññóloè(ólo камеру, пчпбср и полый порно !и, 11еремсщасмые иосрсдстII

5 сквозl полый !1орlпс11ь и соедипс 1111ОЙ с расположс!!1!1,1м за цр<сс< ющей камерой силовы ц! ли!!дро .!.
