Реферат

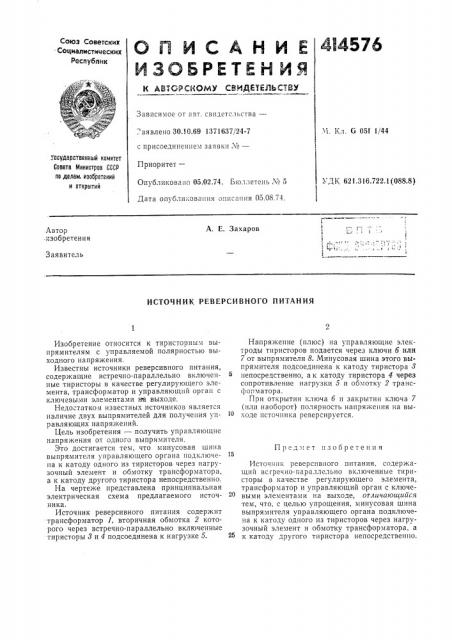

Союз Советских

Социалистических

Республик

Зависимое от авт. свпдетсльства— аявлено 30.10.69 1371637/24-7 с присоединением заявки М—

Приоритет—

Опубликовано 05.02.74. Бюллетень ¹ 5

Дата опубликования описания 05.08.74.

М. Кл. б 05f 1/44 государственный комитет

Совета Министров СССР по делам, изобретений и открытий

А. Е. Захаров

Автор .изобретения

Заявитель

ИСТОЧНИК РЕВЕРСИВНОГО ПИТАНИЯ

Напряжение (плюс) на управляющие электроды тиристоров подается через ключи б или

7 от выпрямителя 8. Минусовая шина этого выпрямителя подсоединена к катоду тиристора 8 непосредственно, а к катоду тиристора 4 через сопротивление нагрузки 5 н обмотку 2 трансф ор м атор а.

При открытии ключа б и закрытии ключа 7 (или наоборот) полярность напряжения на выкоде источника реверсируется.

Предмет нзобретени я

Источник реверсивного питания, содержащий встречно-параллельно включенные тиристоры в качестве регулирующего элемента, трансформатор и управляющий орган с ключевыми элементами на выходе, отличающийся тем, что, с целью упрощения, минусовая шина выпрямителя управляющего органа подключена к катоду одного из тиристоров через нагрузочный элемент и обмотку трансформатора, а к катоду другого тиристора непосредственно.

Изобретение относится к тиристорным выпрямителям с управляемой полярностью выходного напряжения.

Известны источники реверсивного питания, содержащие встречно-параллельно включенные тиристоры в качестве регулирующего элемента, трансформатор и управляющий орган с ключевыми элементами на выходе.

Недостатком известных источников является наличие двух выпрямителей для получения управляющих напряжений.

Цель изобретения — получить управляющие напряжения от одного выпрямителя, Это достигается тем, что минусовая шина выпрямителя управляющего органа подключена к катоду одного из тиристоров через нагрузочный элемент и обмотку трансформатора, а к катоду другого тиристора непосредственно.

На чертеже представлена принципиальная электрическая схема предлагаемого источника.

Источник реверсивного питания содержит трансформатор 1, вторичная обмотка 2 которого через встречно-параллельно включенные тиристоры 3 и 4 подсоединена к нагрузке 5.

Ъ ДЬ, 621 316 722 1(088 8) 414576

Составитель В. Круглова

Техред Т. Ускова

Редактор В. Фельдман

Корректор 3. Тарасова

Типография ¹ 24 Союзполиграфпрома, Москва, 121019, ул. Маркса — Энгельса, 14

Заказ 293 Изд. 478 Тираж 760 Подпионое

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4, 5
