Реферат

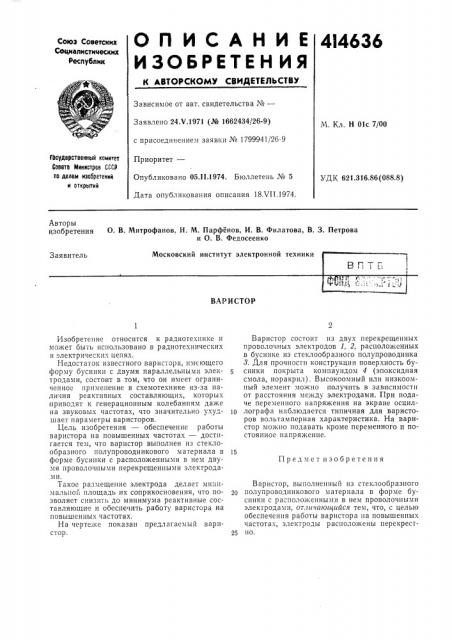

ОП ИСАНИЕ

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

4I4636

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 24.Ч.1971 (№ 1662434/26-9) с присоединением заявки № 1799941/26-9

Приоритет—

Опубликовано 05.11.1974. Бюллетень № 5

Дата опубликования описания 18Х11.1974.

М. Кл. H Olc 7/00

ГЪсударствеина!и комитет

Совета Министров СССР по делам изобретений и открытий

УДК 621.316.86(088.8) Авторы изобретения

О. В. Митрофанов, H. М. Парфенов, И. В. Филатова, В. 3. Петрова и О. В. Федосеенко

Московский институт электронной техники

Заявитель р

1 !

ВАР ИСТОР

Предмет изобретения

Изобретение относится к радиотехнике и может быть использовано в радиотехнических и электрически. . цепях.

Недостаток известного варистора, имеющего форму бусинки с двумя параллельными электродами, состоит в том, что он имеет ограниченное применение в схемотехнике из-за наличия реактивных составляющих, которых приводят к генерационным колебаниям даже на звуковых частотах, что значительно ухудшает параметры варисторов.

Цель изобретения — обеспечение работы варистора на повышенных частотах — достигается тем, что варистор выполнен из стеклообразного полупроводникового материала в форме бусинки с расположенными в нем двумя проволочными перекрещенными электродами.

Такое размещение электрода делает минимальной площадь их соприкосновения, что позволяет снизить до минимума реактивные составляющие и обеспечить работу варистора на повышенных частотах.

На чертеже показан предлагаемый Варистор.

Варистор состоит из двух перекрещенных проволочных электродов 1, 2, расположенных в бусинке из стеклообразного полупроводника

8. Для прочности конструкции поверхность бусинки покрыта компаундом 4 (эпоксидная смола, норакрил). Высокоок!ный или низкоомный элемент можно получить в зависимости от расстояния между электродами. При подаче переменного напряжения на экране осцил1о лографа наблюдается типичная для варисторов вольтамперная характеристика. На варистор можно подавать кроме переменного и постоянное напряжение.

Варистор, выполненный из стеклообразного

2р полупроводникового материала в форме бусинки с расположенными в нем проволочными электродами, отличающийся тем, что, с целью обеспечения работы варистора на повышенных частотах, электроды расположены перекрест25 но.
