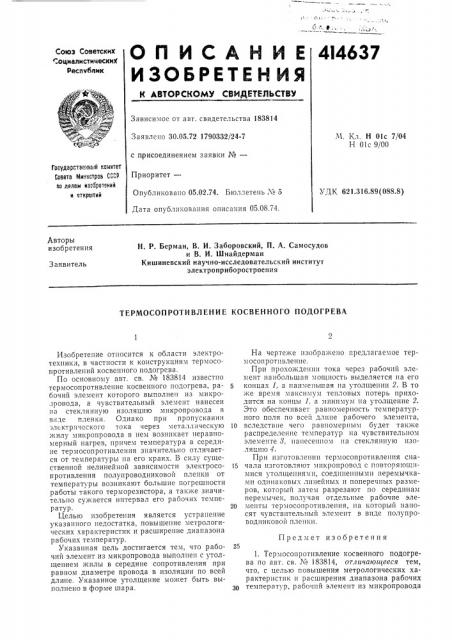

4I4637

ОП ИСАНИЕ

ИЗОЬГЕт Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских оцивлистйчюских

Республик

Зависимое от авт. свидетельства 183814

Заявлено 30.05.72 1790332/24-7

М. Кл. Н Olc 7/04

Н Оlс 9/00 с присоединением заявки Ме—

Государстееииый комитет

С088ТВ Мии".GTpDS СС".р оо делам изобретений и открытий

Приоритет—

Опубликовано 05.02.74. Бюллетень М 5

Дата опубликования описания 05.08.74.

УДК 621.316.89(088.8) Авторы изобретения

Н. P. Берман, В. И. Заборовский, П. А. Самосудов и В. И. Шнайдерман

Кишиневский научно-исследовательский институт электроприборостроения

Заявитель

ТЕРМОСОПРОТИВЛЕНИЕ КОСВЕННОГО ПОДОГРЕВА

Предмет изобретения

Изобретение относится к области электротехники, в частности к конструкциям термосопротивлений косвенного подогрева.

По основному авт. св. Хе 183814 известно термосопротивлепие косвенного подогрева, рабочий элемент которого выполнен из микролровода, а чувствительный элемент нанесен па стеклянную изоляцию микропровода в виде пленки. Однако при пропускании электрического тока через металлическую жилу микропровода в нем возникает неравномерный нагрев, причем температура в середине термосопротивлеиия значительно отличается от температуры на его краях. В силу существенной нелинейной зависимости электросопротивления полупроводниковой пленки от температуры возникают большие погрешности работы такого терморезистора, а также значительно сужается иптервал его рабочих температур.

Целью изобретения является устранение указанного недостатка, повышение метрологических характеристик и расширение диапазона рабочих температур.

Указанная цель достигается тем, что рабочий элемент из микропровода выполнен с утолщением жилы в середине сопротивления при равном диаметре провода в изоляции по всей длине. Указанное утолщение может быть выполнено в форме шара.

На чертеже изображено предлагаемое термосопротивление.

При прохождешш тока через рабочий элемент наибольшая мощность выделяется на его

5 концах 1, а наименьшая а утолщепии 2. В то же время максимум тепловых потерь приходится на концы 1, а минимум а утолщение 2.

Это обеспечивает равномерность температурного поля по всей длине рабочего элемента, 10 вследствие чего равномерным будет также распределеиис температур на чувствительном элементе 8, нанесенном па стеклянную изоляцию 4.

При изготовлении термосопротпвлепия сна15 чала изготовляют микропровод с повторяюп.имися утолщениями, соединенными перемычками одинаковых линейных и поперечных размеров, который затем разрезают по серединам перемычек, получая отдельные рабочие эле20 менты термосопротивления, па который наносят чувствительный элемент в виде полупроводниковой пленки.

1. Термосопротивление косвенного подогрева по авт. св. М 183814, отличающееся тем, что, с целью повышения метрологических характеристик и расширения диапазона рабочих температур, рабочий элемент из микропровода

414637

Составитель H. Нестеренко

Техред Е. Борисова

Редактор В. Фельдман

Корректор 3. Тарасова

Заказ 293 Изд. 478 Тираж 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-З5, Раушская наб., д. 45

Типография М 24 Союзполиграфпрома, Москва, 121019, ул. Маркса — Энгельса, 14 выполнен с утолщением жилы в середине сопротивления при равном диаметре провода в изоляции по всей длине.

2. Термосопротивление по п. 1, отличающееся тем, что указанное утолщение выполнено в форме шара.
