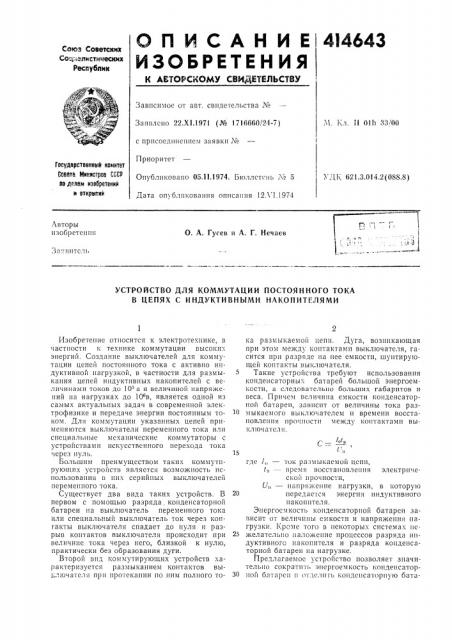

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советскик

Соь1.:>еписткческих

Республик

К АЕТОРСИОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 22.Х1.1971 (№ 1716660/24-7) .Ч. Кл. 11 Olh 33j00 с присоединением заявки №

Приоритет

Опубликовано 05.11.1974. ЬюллстсIIü № 5

Дата опубликования описания 12Л 1.1974

Государственный комитет

Совета Министров СССР

IIo денем ивооретений и открытий

У) 1,К 621.3.014.2(08S,$) Авторы изобретеннч

О. А. Гусев и А. Г. Нечаев

Заявитель

УСТРОЙСТВО ДЛЯ КОММУТАЦИИ ПОСТОЯННОГО ТОКА

В ЦЕПЯХ С ИНДУКТИВНЫМИ НАКОПИТЕЛЯМИ

Изобретение относится к электротехнике, в частности и технике коммутации высоких энергий. Создание выключателей для коммутации цепей постоянного тока с активно индуктивной нагрузкой, в частности для размыкания цепей индуктивных накопителей с величинами токов до 10" а и величиной напряжений на нагрузках до 10 в, является одной из самых актуальных задач в современной электрофизике и передаче энергии постоянным током. Для коммутации указанных цепей применяются выключатели переменного тока или специальные механические коммутаторы с устройствами искусственного перехода тока через нуль.

Большим преимуществом таких коммутирующих устройств является возможность использования в них серийных выключателей переменного тока.

Существует два вида таких устройств. В первом с помощью разряда, конденсаторной батареи на выключатель переменного тока или специальный выключатель ток через контакты выключателя спадает до нуля и разрыв контактов выключа-.еля происходит при величине тока через него, близкой к нулю, практически без образования дуги.

Второй вид коммутирующих устройств характеризуется размыканием контактов выключателя прн протекании по ним полного тока размыкаемой цепи. Дуга, возникающая при этом между контактамн выключателя, гасится при разряде на нее емкости, шунтирующей контакты выключателя.

Такие устройства требуют использования конденсаторны. батарей большой энергоемкости, а следовательно больших габаритов и веса. Причем величина емкости конденсаторной батареи, зависит от величины тока размыкаемого выключателем и времени восстановления прочности между ко>ггактами выключателя.

С = — " -, 15 где I„— ток размыкаемой цени, /„ время восстановления электрической прочности, U„— напряжение нагрузки, в которую передается энергия индуктивного накопителя.

Энергоемкость конденсаторной батареи зависит от величины емкости и напряжения нагрузки, Кроме того в некоторых системах не25 желательно наложение процессов разряда индуктивного накопителя и разряда конденсаторной батареи на нагрузке.

Предлагаемое устройство позволяет значительно сократнп энергоемкость конденсатор30 ной батареи н отделить конденсаторную бата414643

Предмет изобретения

Составитель В. Кадлубинскнй

Редактор В. Фельдман Техред Е. Борисова Корректор В. Брыксина

Заказ 1270/10 Изд. ¹ 492 Тираж 760 Подьи!снос

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская паб., д, 4/5

Типография, пр. Сапунова, 2 рею от нагрузки при переводе тока из индуктивного накопителя /о в нагрузку Ян.

Предлагаемое устройство показано на чертеже и состоит из выключателя переменного тока Л, параллельно контактам которого включена цепочка, состоящая из последовательно соединенных конденсаторной батареи

С, плавкой вставки ПВ н управляемого разрядника 1РУ. Параллельно кондснс1! !д!р1!!!!! батарее включен управляемый разрядник

2РУ. Конденсаторная батарея заряжается до напряжения требуемой величины, полярность его показана па чертеже. При срабатывании разряд ника 1РУ батарея С начинает разряжаться через контакты выключатели l3 и гасит в нем дугу, ко" îðàÿ образуется нрн размыкании контактов Л, При этом ток из выключателя полностью переходит в цепь, состоящу1о из С, ПВ и 1РУ.

После перезаряда конденсаторной батареи до напряжения небольшой величины срабатывает разрядник 2РУ и шунтирует ее. С этого момента скорость нарастания восстапавливающегося напряжения на контактах выключателя В равна скорости увеличения сопротивления ПВ и зависит от величины протекающего по ней тока и размыкающих свойств плавкой вставки.

Величина энергоемкости конденсаторной ба тареи в предлагаемом устройстве может быль значительно уменьшена по сравнению с !!звестными, так как в цем энергия, запасенная в емкости, необходима лишь для гашения дуги в выключателе и перевода тока из цепи выключателя в цепь, состоящую из плавкой вставкll ПВ, конденсаторной батареи С и разрядшп<а 1РУ.

При сгорании плавкой вставки выполняется условие полного отключения конденсаторной батареи от нагрузки при переводе в нее тока инду1<тивного накопителя.

3 сгройствО дл1! Коммутации постоянного тока в цепях с индуктивными накопителями энергии, содержащее выключатель перемен20 ного тока, параллельно которому подключены последовательно соединенные конденсаторная батарея и управляемый разрядник, о т л и ч а ю щ е е с я тем, что, с целью уменьшения веса и габаритов конденсаторной батареи, между конденсаторной батареей и управляемым разрядником включена плавкая вставка, причем параллельно конденсаторной батарее включен другой разрядник.
