Патент ссср 414645
Иллюстрации
Реферат

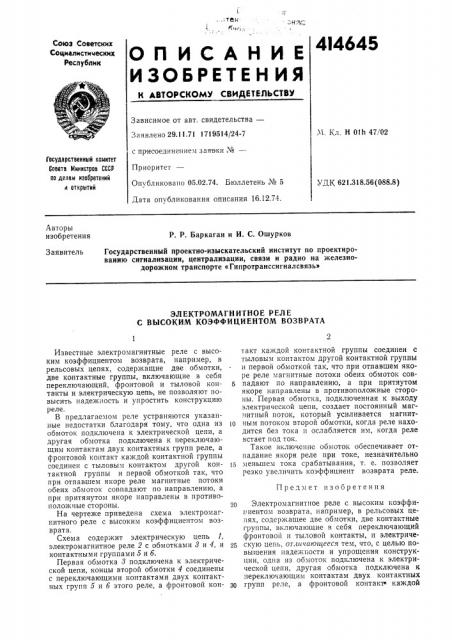

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
4I4645
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства—
Заявлено 29.11.71 1719514/24-7 с пр исоедине.нием заявки ¹â€”
Приоритет
Опубликовано 05.02.74. Бюллетень № 5
Дата опубликования описания 16.12.74.
М, Кл. Н 01h 47/02
Государственный каинтет
Совета Мнннстров СССР по делам изобретеннй н открытнй
УДК 621.318.56 (088.8) Авторы изобретения
P. P. Баркаган и И. С. Ошурков
Государственный проектно-изыскательский институт по проектированию сигнализации, централизации, связи и радио на железнодорожном транспорте «Гипротранссигналсвязь»
Заявитель
ЭЛЕКТРОМАГНИТНОЕ РЕЛЕ
С ВЫСОКИМ КОЭФФИЦИЕНТОМ ВОЗВРАТА
Предмет изобретения
Известные электромагнитные реле с высоким коэффициентом возврата, например, в рельсовых цепях, содержащие две обмотки, две контактные группы, включающие в себя переключающий, фронтовой и тыловой контакты и электрическую цепь, не позволяют повысить надежность и упростить конструкцию реле.
В предлагаемом реле устраняются указанные недостатки благодаря тому, что одна из обмоток подключена к электрической цепи, а другая обмотка подключена к переключающим контактам двух контактных групп реле, а фронтовой контакт каждой контактной группы соединен с тыловы I контактом другой контактной группы и первой обмоткой так, что при отпавшем якоре реле магнитные потоки обеих обмоток совпадают по направлению, а при притянутом якоре направлены в противоположные стороны.
На чертеже приведена схема электромагнитного реле с высоким коэффициентом возврата.
Схема содержит электрическую цепь 1, электромагнитное реле 2 с обмотками 8 и 4, и контактными группами 5 и б.
Первая обмотка 3 подключена к электрической цепи, концы второй обмотки 4 соединены с переключающими контактами двух контактных групп 5 и б этого реле, а фронтовой контакт каждой контактной группы соединен с тыловым контактом другой контактной группы и первой обмоткой так, что при отпавшем якоре реле магнитные потоки обеих обмоток сов5 падают по направлению, а при притяутом якоре направлены в противоположные стороны. Первая обмотка, подключенная к выходу электрической цепи, создает постоянный маг итный поток, который усиливается магнитip иым потоком второй обмотки, когда реле находится без тока и ослабляется им, когда реле встает под ток.
Такое включение обмоток обеспечивает отпадание якоря реле при токе, незначительно 5 меньшем тока срабатывания, т. е. позволяет резко увеличить коэффициент возврата реле. ю Электромагнитное реле с высоким коэффивиентом возврата, например, в рельсовых цепях, содержащее две обмотки, две контактные группы, включающие в себя переключающий фронтовой и тыловой контакты, и электрическую цегь, orëè÷àþè eåñÿ тем, что, с целью повышения надежности и упрощения конструкции, одна из обмоток подключена к электрической цепи, другая обмотка подключена к переключающим контактам двух контактных
8р групп реле, а фронтовой контакт» каждой
Составитель С. Гордон
Техред Е. Борисова Корректор Т. Добровольская
Редактор В. Фельдман
Заказ 344 Изд Ф 477 Тираж 760 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, )К-35, Раушская наб., p 4/5 типография ¹ 4 Союзполиграфпрома, Москва, 12!019, ул. Маркса — Энгельса, 14 контактной группы соединен с тыловым контактом другой контактной группы и первой обмоткой так, что при отпавшем якоре реле магнитные потоки обеих обмоток совпадают по направлению, а при притянутом якоре направлены в противоположные стороны.
