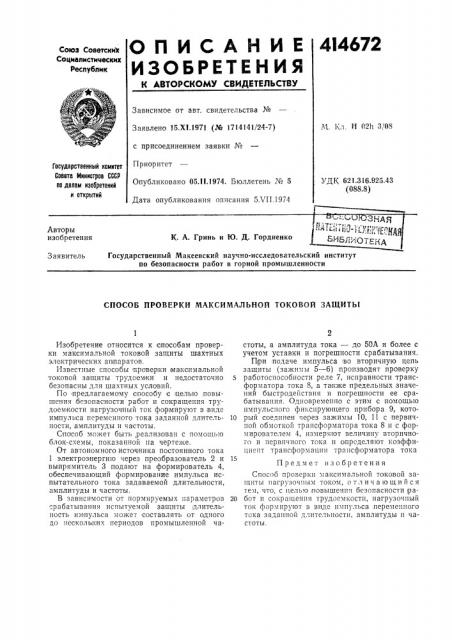

4!4672.......:ОПИСАНИЕ " . ""."- " И 3 О Б Р Е Т Е Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 15.XI.1971 (№ 1714141/24-7) с присоединением заявки №

Приоритет

Опубликовано 05.ll.1974. Бюллетень ¹ 5

Дата опубликования описания 5.VI1.1974

М 1 л Н 0211 3/08

Государственный комитет

Совета Министров СССР по делам иэаоретений и открытий

УДК 621.316.925.43 (088,8) Авторы изобретения

К. А. Гринь и

Государственный Макеевский научно-исследовательский институт по безопасности работ в горной промышленности

Заявитель

СПОСОБ ПРОВЕРКИ МАКСИМАЛЬНОЙ ТОКОВОЙ ЗАЩИТЫ

Изобретение относится к способам проверки максимальной токовой защиты шахтных электрических ап паратов.

Известные способы проверки максимальной токовой защиты трудоемки и недостаточно безопасны для шахтных условий.

По предлагаемому способу с:целью .повышения безопасности работ и сокращения трудоемкости нагрузочный ток формируют в виде импульса переменного тока заданной длительности, амплитуды и частоты.

Способ может быть, реализован с помощью блок-схемы, показанной на чертеже.

От автономного источника постоянного тока

1 электроэнергию через преобразователь 2 и выпрямитель 3 подают на формирователь 4, обеспечивающий формирование импульса испытательного тока задаваемой длительности, амплитуды и частоты.

В зависимости от нормируемых параметров срабатывания испытуемои защиты длительность импульса может составлять от одного

lIo несколы<их периодов промышленной частоты, а амплитуда тока — до 50А и более с учетом уставки и погрешности срабатывания.

П ри подаче импульса во вторичную цепь защиты (зажимы 5 — 6) производят проверку

5 работоспособности реле 7, исправности трансформатора тока 8, а также предельных значений быстродействия н погрешности ее срабатывания. Одновременно с этим с помощью импульсного фиксирующего прибора 9, кото1о рый соединен через зажимы 10, 11 с первичной обмоткой трансформатора тока 8 11 с формирователем 4, измеряют величину вторичного и первичного тока н определяют коэффициент трансформации тр",íñôîðìàòîðà тока

Предмет изобретения

Способ проверки максимальной токовой защиты нагрузочпым током, отличающийся тем, что, с целью повышени,I безопасности |ра20 бот п сокращения трудоемкости, нагрузочный ток формируют в виде импульса,переменного тока заданной длительности, амплитуды н частоты.
