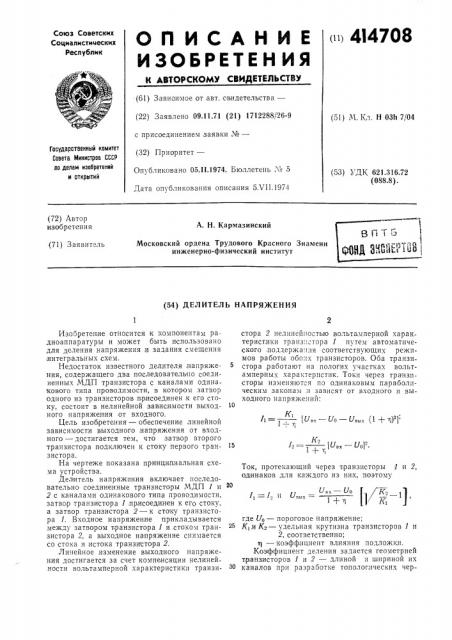

О П И С А Н И Е (») 4I4708
ИЗОБРЕТЕН ИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Зависимое от авт. свидетельства— (22) Заявлено 09.11.71 (21) 1712288/26-9 с присоединением заявки №вЂ” (32) Приоритет—
Опубликовано 05.11.1974. Бюллетень . А 5
Дата опубликования описания 5ХП.!974 (51) М. Кл. Н 03h 7/04
Государственный комитет
Совета Министров СССР а делам изобретений и открытий (53) Ъ ДК 621.316.72 (088.8). (72) Автор изобретения
А. Н. Кармазинский
Московский ордена Трудового Красного Знамени инженерно-физический институт (71) Заявитель (54) ДЕЛИТЕЛЬ НАПРЯ)КЕНИЯ
К
Ф" — Up1 — 1+ вх
Изобретение относится к компонентам ра диоаппаратуры и может быть использовано для деления напряжения и задания смещения интегральных схем.
Недостаток известного делителя,напряжения, содержащего два .последовательно соединенных МДП транзистора с каналами одинакового типа проводимости, в котором затвор одного из транзисторов присоединен .к его стоку, состоит в нелинейной .зависимости выходного напряжения от входного.
Цель .изобретения — обеспечение линейной зависимости выходного .напряжения от входного — достигается тем, что затвор второго транзистора подключен к стоку первого транзистора.
На чертеже показана принципиальная схема устройства.
Делитель напряжения включает последовательно соединенные транзисторы МДП 1 и
2 с каналами одинакового типа проводимости, затвор транзистора 1,присоединен к его стоку, а затвор транзистора 2 — к стоку транзистора 1. Входное напряжение прикладывается .между затвором транзистора 1 и,стоком транзистора 2, а выходное напряжение снимается со стока и .истока транзистора 2.
Линейное изменение выходного напряжения достигается за счет компенсации нелиней ности вольтамперной характеристики транзистора 2 нелпнейцостью вольтамперной характеристики транзистора 1 путем автоматического,поддержа.гия соответствующих режимов работы обо:гх транзисторов. Оба транзистора,работают на пологих участках вольтамперных характеристик. Токи через транзп сторы изменяются по одинаковым параболическим законам и зависят от входного и выходного напряжений:
К1
11 =, { /вх — Up — 1вы.; (1 + +j) 1
1 —, Ток, протекающий через транзисторы 1 и 2, одинаков для каждого из них, поэтому
1+; 1. К, где Up — пороговое напряжение;
К,,и Кз — удельная крутизна транзисторов 1 и
2, соответственно; т1 — коэффициент влияния подложки. .Коэффициент деления задается геометрией транзисторов 1 и 2 — длиной и шириной их каналов прн разраоотке топологических чер414708
Составитель Г. Челей
Техред Т. Курилко
Редактор М. Бычкова
Корректор Т. Хворова
Заказ 619 Изд. № 438 Тираж 811 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, )К-35, Раушская наб., д. 4/5
Тип. Харьк. фил. пред. «Патент» тежей микросхем. Это подтверждает линейную зависимость выходного напряжения от входного.
П р е д гм е т,и з о б р e т -.е н и я
Делитель напряжения, сод;ржащий два последовательно соединенны . (ДП транзистора с каналами одинакового типа проводимости, причем затвор одного чз транзисторов присоединен к его стоку, отличающийся тем, что, с целью обеспечения линейной зависимости выходного напряжения от входного, затвор второго транзистора подкл.очен к стоку первого транзистора.
