Реферат



Ж1ЕИтi<(i r. с, . Ч„.. 1

О К(ЩИ О т -.. Н,; . Г ..

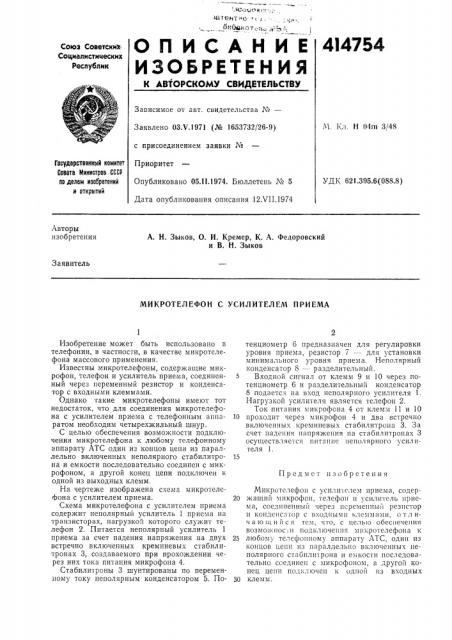

414754

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских.

Социалистимеских

Республик

Зависимое от авт. свидетельства №вЂ”

М. 1 л, H 04гп 3/48

Заявлено ОЗ.V.1971 (№ 1653732/26-9) с присоединением заявки ¹

Приоритет

Государственный комитет

Соввта Министров СССР оо делам изооретений и открытий

УДК 621.395.6(088.8) Опубликовано 05.11.1974. Бюллетень ¹ 5

Дата опубликования описания 12.VII.1974

Авторы изобретения

А. Н. Зыков, О. И. Кремер, К. А. Федоровский и В. Н. Зыков

Заявитель

МИКРОТЕЛЕФОН С УСИЛИТЕЛЕМ ПРИЕМА тенциометр 6 предназначен для регулировки уровня приема, резистор 7 — для установки минимального уровня приема. Неполярный конденсатор 8 — разделительный.

5 Входной сигнал от клемм 9 и 10 через потенциометр 6 и разделительный конденсатор

8 подается на вход неполярного усилителя 1.

Нагрузкой усилителя является телефон 2.

Ток питания микрофона 4 от клемм 11 и 10

10 проходит через микрофон 4 и два встречно включенных кремниевых стабилитрона 3. За счет падения напряжения па стабилитронах 3 осуществляется питание неполярного усилителя 1.

Микротелефо11 с усилителем приема, содер20 жащий микрофон, телефон и усилитель приема, соединенный через переменный резистор и конденсатор с входными клеммами, отл ич а 1о шийся тем, что, с целью обеспечения

Возмож!1ос.и подкл10че11пя м1!1;ротелефона к.

25 любому телефошюму аппарату АТС, один из концов цепи из параллельно включенных неполярного стабили1рона и емкости последовательно соединен с микрофоном, а другой конец цепи подключен к Одной пз входных

30 клемм.

Изобретение может быть использовано в телефонии, в частности, в качестве микротелефона массового применения.

Известны микротелефоны, содержащие микрофон, телефон и усилитель приема, соединенный через переменный резистор и конденсатор с входными клеммами.

Однако такие микротелефоны имеют тот недостаток, что для соединения микротелефона с усилителем приема с телефонным аппаратом необходим четырехжильный шнур.

С целью обеспечения возможности подключения микротелефона к любому телефонному аппарату АТС один из концов цепи из параллельно включенных неполярного стабилитрона и емкости последовательно соединен с микрофоном, а другой конец цепи подключен к одной из выходных клемм.

На чертеже изображена схема микротелеФона с усилителем приема.

Схема микротелефона с усилителем приема содержит пеполярный усилитель 1 приема на транзисторах, нагрузкой которого служит телефон 2. Питается неполярный усилитель 1 приема за счет падения напряжения на двух встречно включенных кремниевых стабилитронах 3, создаваемого при прохождении через них тока питания микрофона 4.

Стабилитроны 3 шунтированы по переменному току неполярным конденсатором 5. ПоПредмет изобретения

414754

Составитель Ю. Хмелюк

Техред Т. Курилко

Редактор С. Бычихина

Корректор О. Тюрина

Типография, пр. Сапунова, 2

Заказ 1321/15 Изд. № 467 Тираж 678 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, K-35, Раушская наб., д. 4/5
