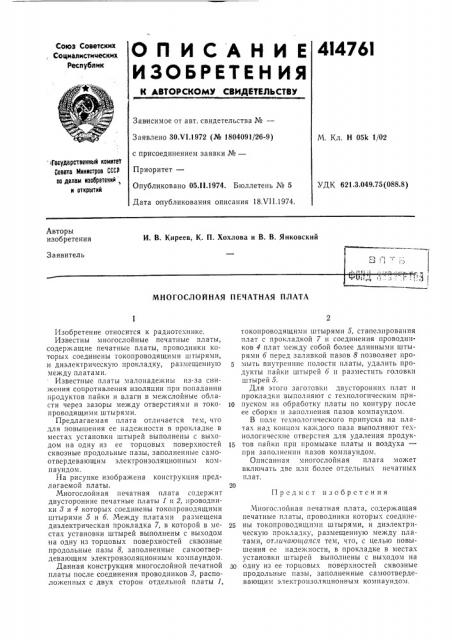

О П И С А Н И Е 4I476l
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистимеских
Республик
Зависимое от авт. свидетельства №вЂ”
Заявлено ЗО.VI.1972 (№ 1804091/26-9) с присоединением заявки №вЂ”
Приоритет—
Опубликовано 05Л!.1974. Бюллетень ¹ 5
Дата опубликования описания 18Х11.1974.
М. Кл. Н 05k 1/02 4 осударственный комитет
Goaata Министров СССР оо делам изобретений, н открытий
УДК 621 3 049 75(088 8) Авторы изобретения
И. В. Киреев, К. П. Хохлова и В. В. Янковский
Заявитель
МНОГОСЛОЙНАЯ ПЕЧАТНАЯ ПЛАТА
Предмет изобретения
Изобретение относится к радиотехнике.
Известны многослойные печатные платы, содержащие печатные платы, проводники которых соединены токопроводящими штырями, и диэлектрическую прокладку, размещенную между платами.
Известные платы малонадежны из-за сни>кения сопротивления изоляции при попадании продуктов пайки и влаги в межслойные области через зазоры между отверстиями и токопроводящими штырями.
Предлагаемая плата отличается тем, что для повышения ее надежности в прокладке в местах установки штырей выполнены с выходом на одну из ее торцовых поверхностей сквозные продольные пазы, заполненные самоотвердевающим электроизоляционным компаундом.
На рисунке изображена конструкция предлагаемой платы.
Многослойная печатная плата содер>кит двусторонние печатные платы 1 и 2, проводники 8 и 4 которых соединены токопроводящими штырями 5 и б. Между платами размещена диэлектрическая прокладка 7, в которой в местах установки штырей выполнены с выходом на одну из торцовых поверхностей сквозные продольные пазы 8, заполненные самоотвердевающим электроизоляционным компаундом.
Данная конструкция многослойной печатной платы после соединения проводников 8, расположенных с двух сторон отдельной платы 1, токопроводящими штырями 5, стапелирования плат с прокладкой 7 и соединения проводников 4 плат между собой более длинными штырями б перед заливкой пазов 8 позволяет про5 мыть внутренние полости платы, удалить продукты пайки штырей б и разместить головки штырей 5.
Для этого заготовки двусторонних плат и прокладки выполняют с технологическим при1О пуском на обработку платы по контуру после ее сборки и заполнения пазов компаундом.
В поле технологического припуска на платах над концом каждого паза выполняют технологические отверстия для удаления продук15 тов пайки прп промывке платы II воздуха— при заполнении пазов компаундом.
Описанная многослойная плата может включать две или более отдельных печатных плат.
Многослойная печатная плата, содержащая печатные платы, проводники которых соедине25»bI токопроводящими штырями, и диэлектрическую прокладку, размещенную между платами, отличающаяся тем, что, с целью повышения ее надежности, в прокладке в местах установки штырей вьшолнеnû с выходом на
З0 одну из ее торцовых поверхностей сквозные продольные пазы, заполненные самоотвердевающим электроизоляционным компаундом.
414761 г
), Составитель H. Дунаев
Текред T. Курилко Корректор Т. Добровольская
Дедактор В, Фельдман
Заказ 258 ¹ 450 Тираж 760 Подписно
Ц11ИИПИ ос;дарственного ко птста Совета М шистров СССР
110 делам изобрстешгй и открытий
Москва, К-35, Раушская i àá., д. 4 !5
Типография № 24 Союзполиграфпрома, Москва, 121019, ул. Маркса-Энгельса, 14
