Треугольная ластовица для брюк

Треугольная ластовица для брюк

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистических

Реслублик

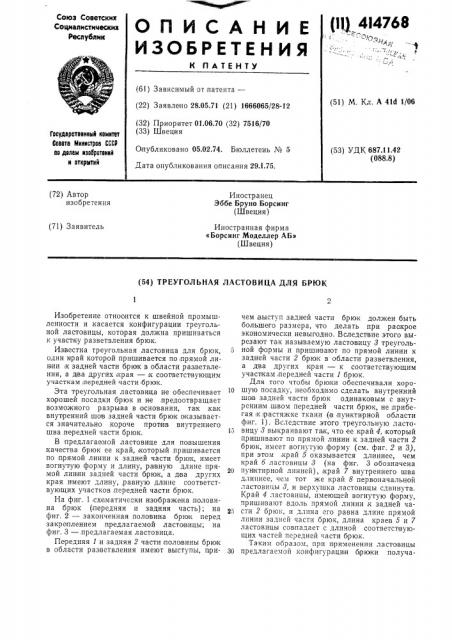

К ПАТЕНТУ (61) Зависимый от патента— (22) Заявлено 28.05.71 (21) 1666065/28-12 (51) М. Кл. А 4И 1/06 (32) Приоритет 01.06,70 (32) 7516/70 (33) Швеция

Государственный нвмнтвт

Саввта Мнннстроа СССР вв долам нзоарвтвннй н аткрытнй (53) УДК 687.11.42 (088.8) Опубликовано 05.02.74. Бюллетень № 5

Дата опубликования описания 29.1.75.

Иностранец

Зббе Бруно Борсинг (Швеция) (72) Автор изобретения (71) Заявитель

Иностранная фирма

«Борсинг Моделлер АБ» (Швеция) (54) ТРЕУГОЛЬНАЯ ЛАСТОВИЦА ДЛЯ БРЮК

Изобретение отнооится к швейной промышленности и,касается конфигурации треугольной ластовицы, которая должна пришиваться к участку разветвления брюк.

Известна треугольная ластовица для брюк, один край которой пришивается по прямой лин ии .к задней части брюк в области разветвления, а два других, края — е соответствующим участкам, передней части бряк.

Эта треугольная ластовица не обеспечивает хорошей посадники брюк и не предоотвращает возможного разрыва в основании, тах,как внутренний шов задней части брюк оказывается значительно короче против внутреннего шва .передней части брюк.

В предлагаемой ластовице для повышения качества брюк ее край, который .пришивается по прямой линии к задней части брюк, имеет вогнутую форму и длину, ра вную длине прямой лин ии задней части 6pIoiK, à д ва других края имеют длину,,равную длине соответствующих участков.передней части брюк.

На фиг. 1 схематически изображена половина брюк (передняя и задняя часть); на фиг. 2 — законченная половина бряк перед закреплением предлагаемой ластовицы; на фиг. 3 — .предлагаемая ластовица.

Передняя 1 и задняя 2 части,поло вины брюк в области разветвления имеют выступы, нричем,выступ задней части брюк должен быть большего размера, что делать при раакрое экономически невыгодно. Вследствие этого вырезают так называемую ластовицу 8 треугольной формы и пришивают по прямой линии к задней части 2 бряк в области разветвления, а два других края — к соответствующим участкам,передней части 1 брюк.

Для того чтобы брюки обеспечивали хоро10 шую посадку, необходимо сделать внутренний шоов задней части брюк одинаковым с внутренним,швом передней части брюк, не,прибегая к,растяжке ткани (в пунктирной области фиг. 1). Вследствие этого треугольную ласто15 вицу 8 выкраивают так, что ее край 4, который пришивают по прямой линии к задней части 2 брюк, имеет вогнутую форму (см. фиг. 2 и 3), при этом край 5 оказывается длиннее, чем край 6 ластовицы 8 (на фиг. 3 обозначена

20 пунктирной линией),,край 7 внутреннего шва длиннее, чем тот же край 8 первоначальной ластовицы 8, и верхушка ластовицы сдвинута.

Край 4 ластовицы, имеющей вогнутую форму, пришивают вдоль прямой линии,к задней ча25 сти 2 брюк, и длина его равна длине прямой линии задней части брюк, длина краев 5 и 7 ластовицы совпадает с длиной соответсввующих частей передней части брюк.

Таким образом, при применении ластовицы

30 предлагаемой .конфигурации брюки получа414768

Предмет изобретения

Фиг я

Фиг.Д

Составитель Н. Тинде

Техред T. Курилко

Редактор В. Смирягина

Корректор А. Дзесова

Заказ 209/18 Изд. № 457 Тираж 456 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий. Москва, 7К-З5, Раушская наб., д. 4/5

Полиграфическое объединение «Полиграфист» Управления издательств, полиграфии и книжной торговли Мосгорисполкома. Москва, ул. Макаренко, 5/16. ются с хорошей посадкой без ка кого-либо натягивания ткани при сшивании внутренних ш,вов.

Возможны и HBKQTîðûå модификации при изготовлении брюк. Так, например, прямой край может быть образован на ластовице, а изогнутая линия, равная прямой, выполнена на задней части 2 брю к. Или часть закругления может быть, выполнена частично на ластов ице u KBIK продолжение на задней части брюк. При этом всегда вогнутая часть дол кна быть paiaна пря мой линии для образования свободного шва без натяги вания ткани в области ра звепвления брюк.

1. Треугольная ластовица для брюк, один край которой пришивается по прямой линии к

5 задней части брюк в области разветвления, а два других края — к соответствующим участкам передней части брюк, отличающаяся тем, что, с целью повышения качества брюк, край ластовицы, который пришивается по прямой

10 линии к задней части брюк, имеет вогнутую форму и длину, равную прямой линии задней части брюк.

2. Треугольная ластовица по п. 1, отличающаяся тем, что два других края имеют длину, 15 ранившую длине соответствующих участков передней части брюк.
