41479Ô

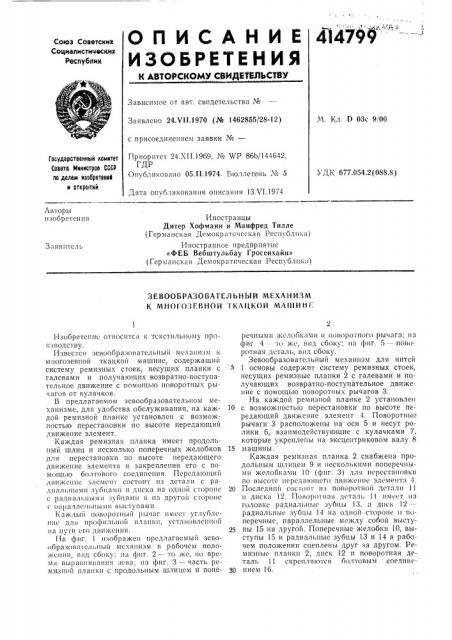

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советски)(Социалистически)(Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 24.VI I.1970 (№ 1462855/28-12) М. Кл. D 03с 9/00 с присоединением заявки №вЂ”

Приоритет 24.XII.1969, № WP 86b/144642, ГДР

Опубликовано 05.11.1974. Бlоллетень ¹ 5

Государственный комнтет

Совета Мнннстров СССР по делам нзооретеннй н открытнй

УДК 677.054.2 (088.8) Дата опубликования описания 13. )/1.1974

Авторы изобретения

Иностранцы

Дитер Хофмянн и Манфред Тилле (Германская Демократическая Республика) Иностранное предприятие

«ФЕБ Вебштульбау Гросенхайн» (Германская Демократическая Республик») Заявитель

3ЕВООБРАЗОВАТЕЛ ЬН Ы и МЕХА Н ИЗМ

МНОГОЗГВНОЙ 1 КЛ1(1хОЙ МЛШИ Н Е

Изобретение относится к текстильному производству.

Известен зенообразонательный механизм и многозевной ткацкой машине, содержащий систему ремизных стоек, несущих планки с галевами и получающих возвратно-поступательное движение с помощью поворотных рычагов от кулачков.

В предлагаемом зевообразовательном механизме, для удобства обслуживания, на каждой ремизной планке установлен с возможностью перестановки по высоте передающий движение элемент.

Каждая ремизная планка имеет продольный шлиц и несколько поперечных желобков для перестановки по высоте передающего движение элемента и закрепления его с помощью болтового соединения. Передающий движение элемент состоит из детали с ря1(11<)л!>)!1>!ъ)н зуоця)l l! н дискя ня Одной стороне с радиальными:I)>()ll»1(1)I и Hil другой стo1)oil((II(I1) алл(.. I l>f) I>IA) ll вlлстУ>ll» ми.

Кз>кд),1)! поворотный рычаг нмсст углуолснис для профильной планки, установленной на пути его движения.

Иа фиг. 1 изображен предлагаемый зевоОбразов»тельный механизм в рабочем положении, вид сбоку; и 1 фиг. 2 — то жс, Ilo время nl,)pal«I()I,»II!)n зева; на фиг. 3 — - часть рсмизной планки с продольным шлицем и поперечными жсл(н)к;»il)») поворотного рычага; и» фиг. 4 — то жс, )з))д сбоку; на фиг, 5- поворотная деталь, внд сбоку.

Зевообразовательный механизм для нитей

1 основы содер>кит систему ремизных стоек, несущих ремизные планки 2 с галевами и получающих возвратно-поступательное движение с помощью поворотных рычагов 3.

На каждой ремизной планке 2 установлен

10 с возможностью перестановки по высоте передающий движение элемент 4. Поворотные рычаги 3 расположены на оси 5 и несут ролики 6, взаимодействующие с кулачками 7, которые укреплены на эксцептриковом валу 8

15 машины.

Каждая ремизная планка 2 снабжена продольным шлицем 9 и несколькими поперечнымп желобками 10 (фиг. 3) для перестановки

IIo высоте цередакнцего движение эл(мент» -1.

20 Последний сОстОП г н:) повор(тонов дст»лн 1! и диска 12 ПО)зоро! )»» деталь 11 нм((т 1)» головке радиальны(зубць) 13, Я диск 12-радиальные зубцы 14 на одной стороне и поперечные, параллельные между собой высту25 пы 15 на другой. Поперечные желобки 10, выступы 15 и радиальные зубцы 13 и 14 в рабочем положении сцеплены друг за другом. Ремнзныс планки 2, диск 12 н поворотная деталь 11 скрепля)отся б>)лтовым соеднне30 нием 16.

414799

При необходимости изменения положения нитей 1 основы по высоте болтовое соединение

16 разьединяют, и диск 12 па ремизной планкс 2 переводят в другое положение по высоте, а для изменения величины зева поворачин. ют деталь 1) в другое положение (па фнг. показано пунктиром) и закрепляют болтовое соединение. При этом поперечные желобки !О, выступы 15 и радиальные зубцы 13, 14 обеспечивают жесткость намеченного положения деталей.

Рсмизные планки 2 перемещаются в вертикальном направлении в направляющих 17 и

18 (фиг. 1), причем каждая планка 2 имеет в нижней части закрепленную на ней шайбу

19 и расположенную между шайбой 19 и направляющей 17 винтовую пружину 20, которая обеспечивает постоянное соприкосновение поворотной детали 11 с рычагом 3.

Во время движения планки 2 вверх пружина 20 сжимается, а при движении ее вниз разжимается, возвращая планку в исходное положение.

Ниже поворотных рычагов 3 на валу 21 смонтирована поворотная профильная планка ка 22 (фиг. 2), а каждый рычаг 3 имеет углубление 23. При повороте планки 22 по часовой с р< лке ее конец входит в углубления 23, обеспечивая выравнивание зева и надежную его фиксацию. Это ликвидирует обрывносгь основных нитей.

Предмет изобретения

1. Зевообразовательный механизм к многозевной ткацкой машине, содержащий систему ремизных стоек, несущих планки с галевами и получающих возвратно-поступательное движение с помощью поворотных рычагов от кулачков, отличающийся тем, что, с целью удобства обслуживания, па каждой ремизной

10 планке установлен с возможностью перестановки по высоте передающий движение элемент.

2. Механизм по п. 1, отличающийся

15 тем, что каждая ремизная планка имеет продольный шлиц и несколько поперечных желобков для перестановки по высоте передающего движение элемента и закрепления его с помощью болтового соединения.

3. Механизм по пп. 1 и 2, о тл и ч а ю щ и йс я тем, что передающий движение элемент состоит из детали с радиальными зубцами и диска с радиальными зубцами на одной сто25 роне и параллельными выступами на другой стороне.

4, Механизм по пп, 1 и 2, отличающийс:i тем, что каждый поворотный рычаг имеет

50 углубление для профильной планки, установленной на пути его движения.
