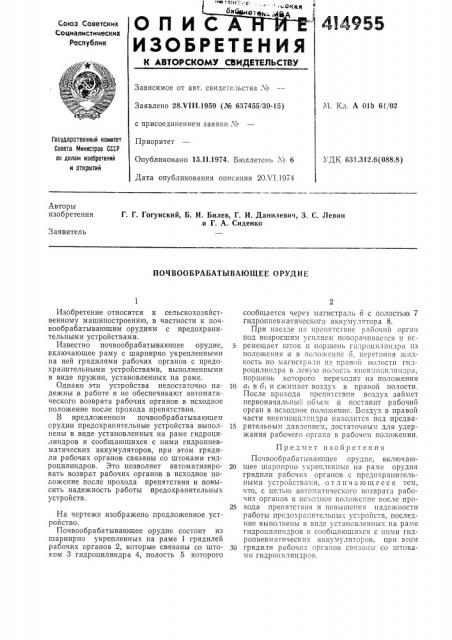

1 4l4955

ОП И

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социапистических

Респубпик

Зависимое от авт. свидетельства ¹

1Ч. Кл. А Olb 61/02

Заявлено 28Х11 I.1959 (№ 637455!30-15) с присоединением заявки XПриоритет

Опубликовано 15.11.1974. Бюллетень М 6

Дата опубликования описания 20Л 1.1974

Государственный комитет

Совета Министров СССР па делам изобретений и открытий

УДК 631.312.6 (088.8) Авторы изобретения

Г. Г. Гогунский, Б. И. Билев, Г. И. Данилевич, 3. С. Левин и Г. А. Сиденко

Заявитель

ПОЧВООБРАБАТЫВАЮЩЕЕ ОРУДИЕ

Изобретение относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим орудиям с предохранительными устройствами.

Известно почвообрабатывающее орудие, включа1ощее раму с шарнирно укрепленными на ней грядилями рабочих органов с предохранительными устройствами, выполненными в виде пружин, установленных на раме.

Однако эти устройства недостаточно надежны в работе и не обеспечивают автоматического возврата рабочих органов в исходное положение после прохода препятствия.

В предложенном почвообрабатывающем орудии предохранительные устройства выполнены в виде установленных на раме гидроцилиндров и сообщающихся с ними гидропневматических аккумуляторов, при этом грядили рабочих органов связаны со штоками гидроцилиндров. Это позволяет автоматизировать возврат рабочих органов в исходное положение после прохода препятствия и повысить надежность работы предохранительных устройств.

На чертеже изображено предложенное устройство.

Почвообрабатывающее орудие состоит из шарнирно укрепленных на раме 1 грядилей рабочих органов 2, которые связаны со штоком 3 гидроцилиндра 4, полость 5 которого сообщается через магистраль 6 с полостьзо 7 гидроппевматического аккумулятора 8.

При наезде па препятствие рабочий орган под возросшим усплпсм поворачивается и пс5 ремещает шток п поршень 1ч1;1роцилиндра из положения а в положение б, перегоняя х 1дкость по маг11стоалп пз право1! Ilo,!Ости Гllдроцилипдра в лсгую полость ш1св.,1оцилппдра, поршень которого переходит из положения

10 а, в б, и сжимает воздух в правой полости.

После прохода препятствия воздух займет первоначальный объем и поставит рабочий орган в исходное положение. Воздух в правой части пневмоцплппдра находится под предва15 рительным давлением, достаточным для удержания рабочего органа в рабочем положении.

Предмет пзобрстення

Почвообрабатывающее орудие, включаю20 щее шарнирно укрепленные па раме орудия грядили рабочих органов с предохранительными устройствами, о т л и ч а ю щ е е с я тем, что, с целью автоматического возврата рабочих органов в исходное положе не после про25 хода препятствия и повышения надежности работы прсдохра птель ых устройств, последние выполнены в виде установленных на раме гидроцилппдров и сообщающихся с пнмн гидропневматическпх аккумуляторов, прп этом

30 грядили рабочих орга11ов связань1 со штоками гидроцплиндров.

° !

414955

/

/

I

1

° г 3

@щи»

Составитель Т. Зигиатова

Техрсд 3. Тараиенко

Корректор О. Тюрина

Редактор H. Коган

Типография, пр. Сапунова, 2

Заказ 1324, 1 Изд. ¹ 1256 Тираж 591 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-35, Раушская наб., д. 4/5
