Клйсс 13 3l. 4 41522

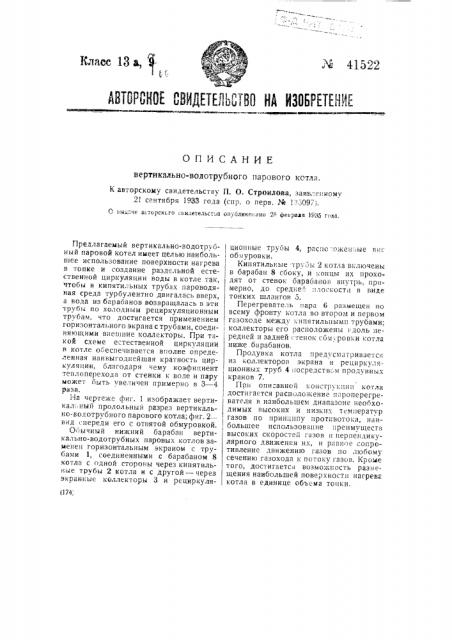

АВТОРСКОЕ СВИДЕТЕЛБСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ вертикально-водотрубного парового котла.

К авторскому свидетельству П. О. Строилова, заяв.-;еиному

21 сентября 1933 года (спр. о перв. K 1, 5097).

С выдаче аьторског0 свидетельства оп„"б IHKol:çíî 2В февраля 1о35 года.

{174, Предлагаемый вертикально-водотруоный паровой котел имеет целью наибольшее использование поверхности нагрева в топке и создание раздельной естественной циркуляции воды в котле так, чтобы в кипяти "I Hblx трубах пароводяная среда турбулентно двигалась вверх, а вода из бараоанов возвращалась в эти трубы по холодным рециркуляционным трубам, что достигается применением горизонтального экрана с трубами, соединяющими внешние коллекторы. При такой схеме естественной циркуляции в котле обеспечивается в", îëíå определенная наивыгоднейшая кратность циркуляции, благодаря чему коэфипиент теплоперехода от стенки к воде и пару может оыть увеличен примерно в 3 — 4 раза. г{а чертеже фиг. 1 изображает вертикал .ный продольный разрез вертикально-водотрубного парового котла; фиг. 2— вид переди его с отнятой обмуровкой.

Обычный нижний барабан вертикально-водотрубных паровых котлов заменен горизонтальным экраном с трубами 1, соединенными с барабаном 8 котла с одной стороны через кипятильные трубы 2 котла и с другой — через экранные коллекторы 3 и рециркуляI ционные труоы 4, распо —,оженпые вне 06 il уров ки.

Кипятильные "грубы 2 котла ьключены в барабан 8 сбоку, и концы их проходят от стенок барабанов внутрь, примерно, до средней плоскости в виде тонких шлангов 5.

Перегреватель пара 6 размещен по всему фронту котла во втором и первом, газоходе между кипятиль ыми трубами;, коллекторы его расположены I.äîëü»ередней и задней стенок сбмуровки котла ниже барабанов.

Продувка котла предусматривается из коллекторов экрана и рециркуляционных труб 4 посредством продувных кранов 7.

При опи=анной конструкции котла, достигается расположение пароперегре{ вателя в наибольшем диапазоне необхо! димых высоких и низких температур ! газов 110 принципу противотока, наи, большее использование преимуществ

I высоких скоростей газов и перпендикулярного движения их, и равное сопротивление движению газов по гнобому сечению газохода к потоку газов. Кроме того, достигается возмо к»ость размещения наибольшей поверхности нагрева котла в единице объема топки.

/ t

t I

1) 1

Предмет изоб ретения.

Вертикально-водотрубный паровой котел с боковым включением кипятильных ..суй в барабан, отличающийся примеЭкелерт М. В, Кузьмука

:редактор Л. A. Девнеэв нением горизонтального экрана с трубами 1, соединяющими внешние коллекторы 3 рециркуляционных труб 4 между собой и с кипятильными трубами 2 основной поверкности нагрева, г, -; г3ч з4,Г )г (j, ( ;..."|." г : . ,.ь ): .! .., ;, . ), 1 11,, . . !: " :.1
