Реферат

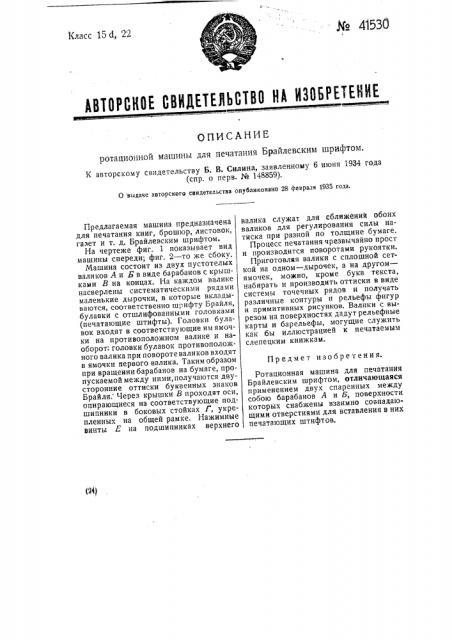

Класс 15 d, 22 № 4636

ABTOPGHGE СВИОПЯЬСтаа HA ИзрбРЛНИЕ

ОПИСАНИЕ ротационной машины для печатания Брайлевским шрифтом.

К авторскому свидетельству Б. В. Силина, заявленному 6 июня 1934 года (спр. о перв. Хв 148859).

0 выдаче авторского свидетельства опубликовано 28 фввраля 1935 года.

Предмет изобретения.

Предлагаемая машина предназначена для печатания книг, брошюр, листовок, газет и т. д. Брайлевским шрифтом.

На чертеже фиг. 1 показывает вид машины спереди; фиг. 2 — то же сбоку.

Машина состоит из двух пустотелых валиков А и Б в виде барабанов с крышками В на концах. На каждом валике насверлены систематическими рядами маленькие дырочки, в которые вкладываются, соответственно шрифту Брайля, булавки с отшлифованными головками (печатающие штифты). Головки булавок входят в соответствующие им ямочки на противоположном валике и наоборот: головки булавок противоположного валика при повороте валиков входят в ямочки первого валика. Таким образом при вращении барабанов на бумаге, пропускаемоймежду ними, получаются двусторонние оттиски буквенных знаков

Брайля. Через крышки В проходят оси, опирающиеся на соответствующие подшипники в боковых стойках Г, укрепленных на общей рамке. Нажимные винты Е на подшипниках верхнего валика служат для сближения обоих валиков для регулирования силы натиска при разной по толщине бумаге.

Процесс печатания черезвычайно прост и производится поворотами рукоятки. !

Приготовляя валики с сплошной сеткой на одном †дыроч, а на другом— ямочек, можно, кроме букв текста, набирать и производить оттиски в виде системы точечных рядов и получать различные контуры и рельефы фигур и примитивных рисунков. Валики с вырезом на поверхностях дадут рельефные карты и барельефы, могущие служить как бы иллюстрацией к печатаемым слепецким книжкам.

Ротационная машина для печатания

Брайлевским шрифтом, отличающаяся применением двух спаренных между собою барабанов А и Б, поверхности которых снабжены взаимно совпадающими отверстиями для вставления в них печатающих штифтов,
