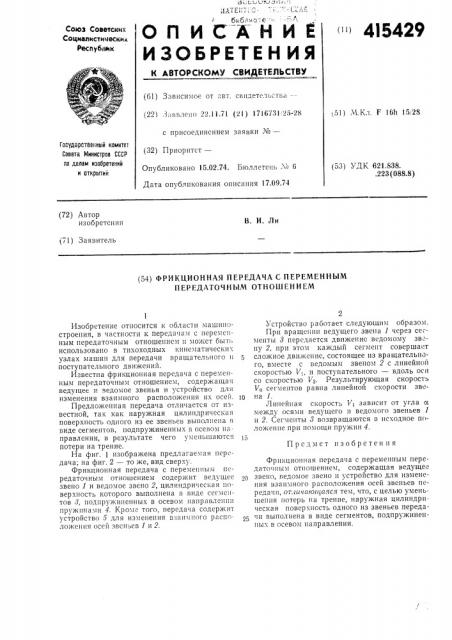

i"I 415429

Союз Советских

Социалиетичвскик

Ресв убттик

К АВТОРСКОМУ СВИДЕТЕЯЬСТВУ (61) Зависимое оТ аBT. свпдетельства —— (221 3; явлено 22.11.71 (21) 1716731. 25-28 с присоединением заявки %в (32) Приоритет—

Опубликовано 15.02.74. Бюллетень X 6

Дата опубликования описания 17.09.74

151 ) Ч. Кл. Г 16h 15, 28

Государственный комнтет

Совета Министров СССР

IIo делам нзобретеннй и открытий (53) УДК 621.838. .223 (088. 8) (72) Автор изобретения

В. И. Ли (71) Заявитель (54) ФРИКЦИОННАЯ ПЕРЕДАЧА С ПЕРЕМЕННЫМ

llЕРЕДАТОЧНbIM ОТНОШEHИEM

Изобретение относится к области матиипостроения, в частности к передачам с переменным передаточным отношением и может быть использовано в тихоходных кииематически х узлах машин для передачи вращательного и поступательного движений.

Известна фрикционная передача с переменным передаточным отношением, содержащая ведущее и ведомое звенья и устройство для изменения взаимного расположения их осей.

Предложенная передача отличается от известной, так как наружная цилиндрическая поверхность одного из ее звеньев выполнена в виде сегментов, подпружиненных в осевом kl;1правлении, в результате чего уменьшаются потери на трение.

На фиг. 1 изображена предлагаемая передача; на фиг. 2 — то же, вид сверху.

Фрикционная передача с переменным псредаточным отношением содержит ведущее звено 1 и ведомое звено Z> цилиндрическая поверхность которого выполнена в виде сегментов, 1, подпружиненных в осевом паправлепп:I пружинами 4. Кроме того, передача содержит устройство 5 для изменения !3snIIi ного расположения осей звеньев 1 и 2.

Устройство работает следующим образом.

Прп вращении ведущего звена 1 через сегменты 8 передается движение ведомому звену 2, при этом каждый сегмент совершает сложное движение, состоящее из вращательного, вместе с ведомым звеном 2 с линейной скоростью 1 > и поступательного — вдоль осп со скоростью V . Результирующая скорость

VII сегментов равна линейной скорости зве>0 на 1.

Линейная скорость Vl зависит от угла и между осями ведущего и ведомого звеньев 1 и 2. Сегменты 8 возвращаются в исходное положение прп помощи пружин 4.

Предмет изобретения

Фрикционная передача с переменным передаточным отношением, содержащая ведущее звено, ведомое звено и устройство для изменения взаимного расположения осей звеньев передачи, отлпчпюп,аяся тем, что, с целью уменьшения потерь на трение, наружная цилиндрическая поверхность одного из звеньев передачи выполнена в виде сегментов, подпружиненных в осевом направлении.

415429

Фиг, 1
