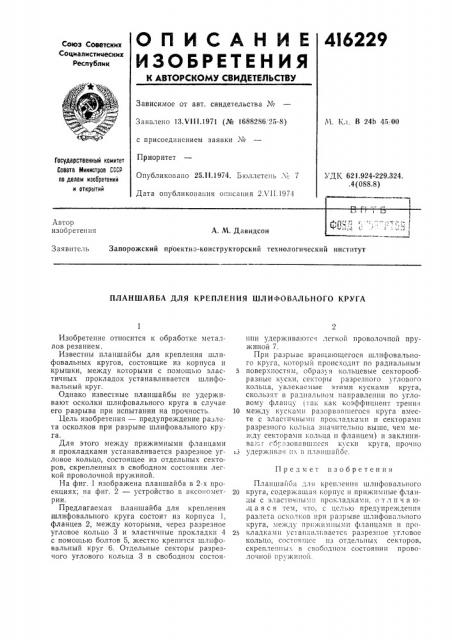

416229
ОП ИСАН ИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистимеских
Республик
Зависимое от авт. свидетельства ¹
М. 1 .1. В 24Ь 45,00
Заявлено 13.VI lil.1971 (№ 1688286 25-8) с присоединением заявки ¹
Приоритет
Опубликовано 25.1l.1974. Бюллетень X 7
Дата опубликования описания 2Л 11.1974
Государственный комитет
Совета Министров СССР
II0 делам иэооретений и открытий
УДК 621.924-229.324..4(088.8) Автор изобретения
А. М. Давидсон
Запорожский проектно-конструкторский технологический институт
Заявитель
ПЛАНШАЙБА ДЛЯ КРЕПЛЕНИЯ ШЛИФОВАЛЬНОГО КРУГА
Предмет изобретения
Изобретение относится к обработке металлов резанием.
Известны планшайбы для крепления шлифовальных кругов, состоящие из корпуса и крышки, между которыми с помощью эластичных прокладок устанавливается шлифовальный круг.
Однако известные планшайбы не удерживают осколки шлифовального круга в случае его разрыва при испытании на прочность.
Цель изобретения — предупреждение разлета осколков при разрыве шлифовального круга.
Для этого между прижимными фланцами и прокладками устанавливается разрезное угловое кольцо, состоящее из отдельных секторов, скрепленных в свободном состоянии легкой проволочной пружиной.
На фиг. 1 изображена планшайба в 2-х проекциях; на фиг. 2 — устройство в аксонометрии.
Предлагаемая планшайба для крепления шлифовального круга состоит из корпуса 1, фланцев 2, между которыми, через разрезное угловое кольцо 3 и эластичные прокладки 4 с помощью болтов 5, жестко крепится шлнфовальный круг 6. Отдельные секторы разрез»ого углового кольца 3 в свободном состоянии удерживаются легкой проволочной пружиной 7.
При разрыве вращающегося шлифовального круга, который происходит по радиальным
5 поверхностям, образуя кольцевые секторообpa3IIr к .ск11, ceIIToph! pa3pe I!o! о 1 1.7ollo! о кольца, увлекаемые этими кусками круга, скольз!T в радиальном направлегпш Ilo углоВоыУ фланцу 1 Гак как коэффиц11ент 7 pe! I»
10 между кусками разорвавшегося круга вместе с эластичными прокладками и секторами разрезного кольца значительно выше, чем между секторами кольца Il фланцем) и заклинива:о1 сбразовавп111сся куски круга, прочно
15 удерхкива11 11х в планшайбс.
Планшайба для крепления шлпфовального
20 круга, содержащая корпус н прижимные флан;.1ы с э;Iас 1 пч11ы .111 Г!рокладкамп, о т 7 и ч а 10,ц а я с я тем, что, с целью предупреждения разлета осколков при разрыве шлифов",lüíoãо круга, между прижимными фланцами и про25 кладками устанавл1 вается разрезное угловое кольцо, состоящее из отдельных секторов, скрепленных в свободном состояшш проволочной пруж1шой.
