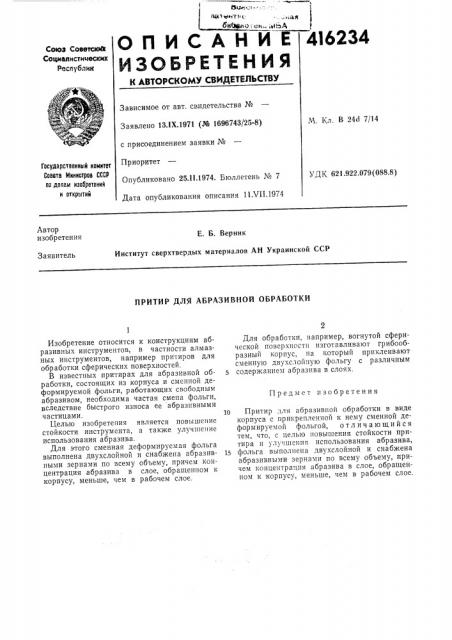

Союз Советск

Социал мстиеккмх

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 13.1Х.1971 (Xo 1696743/25-8) с присоединением заявки №

Приоритет

Опубликовано 25.11.1974. Бюллетень № 7

Дата опубликования описания 11_#_11.1974

М. Кл. В 24d 7/14

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

Ъ ДК 621 922 079(088 8) Автор изобретения

E. Б. Верник

Институт сверхтвердых материалов АН Украинской ССР

Заявитель

ПРИТИР ДЛЯ АБРАЗИВНОЙ ОБРАБОТКИ

Изобретение относится к конструкциям абразивных инструментов, в частности алмазных инструментов, например притиров для обработки сферических поверхностей.

В известных притирах для абразивной обработки, состоящих из корпуса и сменной деформируемой фольги, работающих свободным абразивом, необходима частая смена фольги, вследствие быстрого износа ее абразивными частицами.

Целью изобретения является повышение стойкости инструмента, а также улучшение использования абразива.

Для этого сменная деформируемая фольга выполнена двухслойной и снабжена абразивными зернами по всему объему, причем концентрация абразива в слое, обращенном к корпусу, меньше, чем в рабочем слое.

Для обработки, например, вогнутой сферической поверхности изготавливают грибообразный корпус, на который приклеивают сменную двухслойную фольгу с различным содержанием абразива в слоях.

Предмет изобретения

1о Притир для абразивной обработки в виде корпуса с прикрепленной к нему сменной деформируемой фольгой, отличающийся тем, что, с целью повышения стойкости притира и улучшения использования абразива, 15 фольга выполнена двухслойной и снабжена абразивными зернами по всему объему, причем концентрация абразива в слое, обращенном к корпусу, меньше, чем в рабочем слое.
