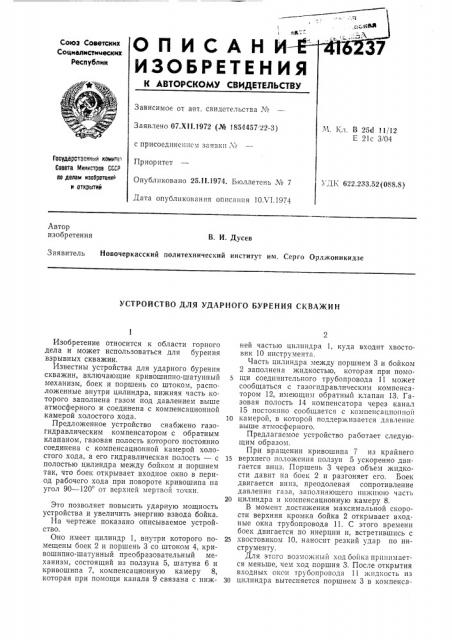

ОПИСАНИИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТ

Союз Советских

С оцналистммеских

Республик

Зависимое от авт. свидетельства ¹

Заявлено 07.Xl 1.1972 (№ 1854457 22-3) 12 с присоединением заявки М

Гасударственный камити

Совета Министров СССР аа делам изааретенир и открытий

Приоритет

Опубликовано 25.ll.1974. Бюллетень ¹ 7

Дата опубликования описания 10Х1.1974

УДК 622.233.52(088.8) Автор изобретения

В. И. Дусев

Заявитель Новочеркасский политехнический институт им. Серго Орджоникидзе

УСТРОЙСТВО ДЛЯ УДАРНОГО БУРЕНИЯ СКВАЖИН

Изобретение относится к области горного дела и может использоваться для бурения взрывных скважин.

Известны устройства для ударного бурения скважин, включающие кривошипно-шатунный механизм, боек и поршень со штоком, расположенные внутри цилиндра, нижняя часть которого заполнена газом под давлением выше атмосферного и соединена с компенсационной камерой холостого хода.

Предложенное устройство снабжено газогидравлическим компенсатором с обратным клапаном, газовая полость которого постоянно соединена с компенсационной камерой холостого хода, а его гидравлическая полость — с полостью цилиндра между бойком и поршнем так, что боек открывает входное окно в период рабочего хода при повороте кривошипа на угол 90 †1 от верхней мертвой точки.

Это позволяет повысить ударную мощность устройства и увеличить энергию взвода бойка.

На чертеже показано описываемое устройство.

Оно имеет цилиндр 1, внутри которого помещены боек 2 и поршень 3 со штоком 4, кривошипно-шатунный преобразовательный механизм, состоящий из ползуна 5, шатуна 6 и кривошипа 7, компенсационную камеру 8, которая при помощи канала 9 связана с нижней частью цилиндра 1, куда входит хвостовик 10 инструмента.

Часть цилиндра между поршнем 3 и бойком

2 заполнена жидкостью, которая при помощи соединительного трубопровода 11 может сообщаться с газогидравлическим компенсатором 12, имеющим обратный клапан 13. Газовая полость 14 компенсатора через канал

15 постоянно сообщается с компенсационной

10 камерой, в которой поддерживается давление выше атмосферного.

Предлагаемое устройство работает следующим образом.

При вращении кривошипа 7 из крайнего

15 верхнего положения ползун 5 ускоренно двигается вниз. Поршень 3 через объем жидкости давит па боек 2 и разгоняет его. Боек двигается вниз, преодолевая сопротивление давления газа, заполняющего ппжшою часть

20 цилиндра и компенсационную камеру 8.

В момент достижения максимальной скорости верхняя кромка бойка 2 открывает входные окна трубопровода 11. С этого времени боек двигается по инерции и, встретившись с

25 хвостовиком 10, наносит резкий удар по инструменту.

Для этого возможный ход бойка принимается меньше, чем ход поршня 3. После открытия входных окон трубопровода 11 жидкость из

30 цилиндра вытесняется поршнем 3 в компенса416237

Типография, пр. Сапунова, 2 тор 12, обратный клапан 13 поднимается со своего седла и сжимает газ в полости 14. Объем газовой полости 14 и компенсационной камеры 8 выбирается таким, чтобы колебания давления в них при движении поршня и бойка составляли не больше 10 — 15% от начального.

Максимальный объем жидкости, вытесненной в компенсатор, соответствует крайнему нижнему положению поршня 3.

При обратном движении поршня 3 в первый момент вся жидкость, поступившая в компенсатор при рабочем ходе, вытесняется в цилиндр, клапан 13 опускается на свое седло и с этого мгновения начинается движение бойка

2 вслед за поршнем 3. Боек двигается под действием давления газа на нижний торец со стороны компенсационной камеры 8. Когда кривошип 7 достигает верхней мертвой точки, боек 2 останавливается, заканчивается холостой ход. При дальнейшем вращении кривошипа описанный цикл работы повторяется.

Предмет изобретения

Устройство для ударного бурения скважин, включающее кривошипно-шатунный механизм, боек и поршень со штоком, расположенные внутри цилиндра, нижняя часть которого заполнена газом под давлением выше атмосферного и соединена с компенсационной камерой холостого хода, отл и ч а ю щееся тем, что, 10 с целью повышения ударной мощности и увеличения энергии взвода бойка, оно снабжено газогидравлическим компенсатором с обратным клапаном, газовая полость которого постоянно соединена с компенсационной каме15 рой холостого хода, а его гидравлическая полость — с полостью цилиндра между бойком и поршнем так, что боек открывает входное окно в период рабочего хода при повороте кривошипа на угол 90 — 120 от верхней мерт20 вой точки.
