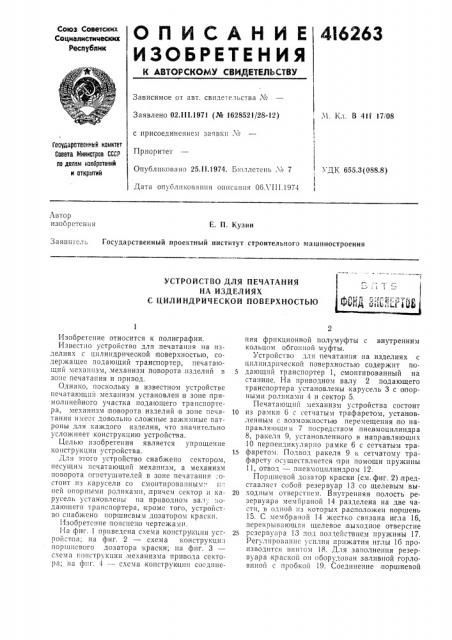

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое оТ авт. свидетельства ¹

Заявлено 02.lll.1971 (№ 1628521/28-12) .Ч. Кл. В 41f 17/08

r с присоединением заявки №

Гасударственнык квинтет

Саввта Иинистрав СССР аа делам иеоеретений и атирытий

Приоритет

Опубликовано 25.11.1974. Бюллетень № 7 УДК 655.3(088.8)

Дата опубликования описания 06Л 111.1974

Автор изоорете!Iия

Е. П. Кузин

Заявитель Государственный проектный институт строительного машиностроения

УСТРОЙСТВО ДЛЯ ПЕЧАТАНИЯ

НА ИЗДЕЛИЯХ

С ЦИЛИНДРИЧЕСКОЙ ПОВЕРХНОСТЬЮ

Изобретение относится к поли графин.

Известно устройство для .печатания на изделиях с цилиндрической поверхностью, содержащее подающий транспортер, печатающий механизм,.механизм поворота изделий в 5 зоне печатания и привод.

Однако, поскольку в известном устройстве печатающий механизм установлен,в зоне прямолинейного участка подающего транспортера, механизм, поворота изделий iB зоне печа- 10 тания имеет довольно сложные зажимные патроны для каждого изделия, что значительно усложняет конструкцию устройства.

Целью изобретения является упрощение конструкции устройства. 15

Для этого устройство снабжено сектором, несущим печатающий механизм, а механизм поворота огнетушителей в зоне печатания;остоит пз карусели со смонтированным™ и:. пей опорными роликами, причем сектор и ка- 20 русель установлены па приводном вал, подающего транспортера, кроме того, устройстВо снабжено поршневым дозатором краски.

Изобретение пояснено чертежами.

На фиг. 1 приведена схема конструкции уст- 25 рой:тпа; на фиг. 2 — схема конструкци:i поршневого дозатора краски; па фиг. 3 схема конструкции механизма при вода сектора; на фиг. 4 — схема конструкции сосдпнcния фрикционной полумуфты с внутренним кольцом обгонной муфты.

Устройство для печатания на изделиях с цилиндрической поверхностью содержит подающий транспортер 1, смонтипованный на станине. На приводном валу 2 .подающего транспортера установлены карусель 3 с опорными роликами 4 и сектор 5.

Печатающий механизм устройства состоит из рамки 6 - сетчатым трафаретом, установленным с возможностью перемещения по направля ющп м 7 посредством пневмоцилиндра

8, ракеля 9, установленного в направляющих

10 перпендикулярно рамке 6 с сетчатым трафаретом. Подвод ракеля 9 к сетчатому трафарету осуществляется при помощи пружины

11, отвод — ппевмоцплиндром 12.

Поршневой дозатор краски (см. фиг. 2) представляст собой резервуар 13 со щелевым выходным отверстнем. Внутренняя полость резервуара мембраной 14 разделена на две части, в одной пз которых расположен поршень

15. С мембраной 14 жестко связана и гла 16, перекрывающая щелевое,выходное отверстие резервуара 13 под воздействием пружины 17.

Регулирование усилия прижатия иглы 16 производится винтом 18. Для заполнения резервуара краской oii оборудован заливной горловиной с пробкой 19. Соединение поршневой

416263

З0

45 части резервуара с системой сжатого воздуха осуществляется через штуцер 20.

Механизм .привода сектора 5 состоит из пневмоцилиндра 21 (см. фиг. 3), непод вижной фрнкционной конусной,полумуфты 22, закрепленной на приводном валу 2, подвижной фрикционной конусной полумуфты 23, установленной на скользящей, посадке на секторе

5 и связанной с ним шпонкой и прн помощи винтового паза с внутренним кольцом обгонной муфты 24, на:котором установлен палец

25 (см. фиг. 4). Внешнее кольцо обгонной муфты 24 зафиксировано от поворота.

Устройство работает следующим образом.

При прохождении изделия 26, например огнетушителя, в зоне вращения карусели 3 он захваты вается опорными роликами 4 и подается в зону рамки б с сетчатым трафаретом.

При нахождении огнетушителя 26 на рабочей позиции /ось огнетушителя находится в плоскости, перпендикулярной рамке 6/, что соответствует максимальному зажатию его между рамкой 6 и опорными роликами 4, срабатывает механизм привода сектора, который пневмоцилиндром 21 перемещает подвижную фракционную конусную полумуфту 23 до зацепления с неподвижной полумуфтой 22. Ппн движении подвижной полумуфты 22 вверх сектор 5 остается в исходном .положении до наступления полного сцепления с полумуфтой 22 за счет холостого прокручивания внутреннего кольца обгонной муфты 24,:которое

%меет",винтовое соединение с нижним концом подвижной полумуфты 23.

В начале движения сектора 5 срабатывает механизм дозатора. Сжатый воздух, воздействуя на мембрану 14 и иглу 1б,,приоткрывает щелевое отверстие резервуара 13, и порция краоки под,воздействием поршня 15 подается на сетчатый трафарет, После чего срабатывает пнс вмоцилнндр 12 и ракель 9,пружиной 11 прижимает сетчатый трафарет к огнетушителю 26.

В коннице хода ракеля 9 срабатывает пневмоцилиндр 8, вследствие чего рамка 6 с сетчатььм трафаретом начинает перемещаться по направляющим 7, огнетушитель 26 проворачивается за счет сил трения и производится,печатание.

После нанесения изображения в,конце хода рамки 6 срабатывает пневмоцилиндр

12, возвращая ракель 9 в исходное положение. Одновременно срабатывает;пневмоцилиндр 21 механизма привода сектора 5, разъединяя фрикционные конусные,полумуфты 22 и 23. При движении подвижной полумуфты 23 вниз включается обгонная муфта

24, наружное кольцо которой жестко зафиксировано от поворота. Поэтому движение подвижной фрикционной,полумуфты 23 возможно только лишь с разворотом благодаря, винтовому соединению. Д вигаясь вниз и разворачиваясь, подвижная фрикционная полумуфта 23 увлекает за собой сектор 5, устанавливая его в исходное положение.

Упор 27 предназначен для регулирования исходного положения сектора 5.

При движении сектора 5 в исходное положение включается пневмоцилиндр 8 и рамка

6 с сетчатым трафаретом .возвращается в исходное положение. Все механизмы станка,находятся в исходном положении. При подходе очередного огнетушителя к зоне его захвата цикл повторяется.

П-едмет изобретения

1. Устройство для печатания на изделиях с цилиндрической поверхностью, например огнетушителях, содержащее подающий транспортер, печатающий механизм, механизм .поворота изделий в зоне, печатания и привод, о тл и ч а ю щ ее с я тем, что, с целью упрощения конструкции, оно снабжено сектором, несущим печатающий механизм, а механизм, поворота огнетушителей в зоне печатания состоит из карусели со смонтированными на ней опорными роликами, причем сектор и карусель установлены на приводном валу подающего транспортера.

2. Устройство по п. 1, отличающееся тем, что оно снабжено поршневым дозатором краски.
