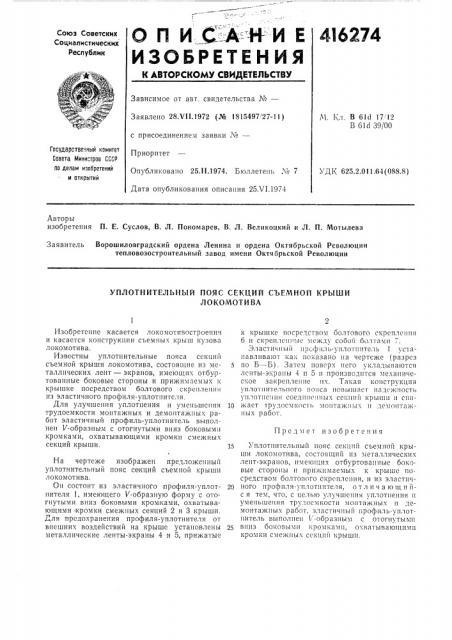

О П И С: А=- Н И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социапистических

Респубпик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 28.VI1.1972 (№ 1815497 27-11) с присоединением заявки №вЂ”

Приоритет

Опубликовано 25.11.1974. Бюллетень № 7

Дата опубликования описания 25Л 1.1974

М. Кл. В 61d 17 12

В 61d 39/00

Гасударственный комитет

Совета Министров СССР по делам изаоретений и открытий

УДК 625.2.011.64(088.8) Авторы изобретения П. E Суслов, В. Л. Пономарев, В. Л. Великоцкий и Л. П. Мотылева

Заявитель Ворошиловградский ордена Ленина и ордена Октябрьской Революции тепловозостроительный завод имени Октяорьской Революции

УПЛОТНИТЕЛЬНЫЙ ПОЯС СЕКЦИЙ СЪЕМНОЙ КРЫШИ

ЛОКОМОТИ ВА

Предмет изобретения

Изобретение касается локомотивостроения и касается конструкции съемных крыш кузова локомотива.

Известны уплотнительные пояса секций съемной крыши локомотива, состоящие из»еталлических лент — экранов, имеющих отбуртованные боковые стороны и прижимаемых к крышке посредством болтового скрепления из эластичного профиля-уплотнителя.

Для улучшения уплотнения и умсньшсния трудоемкости монтажных и демонтажных работ эластичный профиль-уплотнитель выполнен V-образным с отогнутыми вниз боковыми кромками, охватывающими кромки смежных секций крыши.

На чертеже изображен предложенный уплотнительный пояс секций съемной крыши локомотива.

Он состоит из эластичного профиля-уплотнителя 1, имеющего V-образную форму с отогнутыми вниз боковыми кромками, охватывающими кромки смежных секций 2 и 3 крыши.

Для предохранения профиля-уплотнителя от внешних воздействий на крыше установлены металлические ленты-экраны 4 и 5, прижатые к крьннке посредством болтового скрепления

6 и скрепленные между собой болтами 7.

Эластичный профиль-уплотннтель 1 устанавливают как показано на чертеже {разрез по Б — Б). Затем поверх него укладываются

:IcHTbI-экраны 4 н 5 н производится механическое закреп,пенне их. Такая конст!>укция уплоTíèòåëüíîãо пояса повышает надежность унлогнення соединенных секций крыши н снн10 жает трудосмкость монтажных н демонтажных работ.

)5 Уплотнительный пояс секций сьемной крыши локомотива, состоящий нз металлических лент-экранов, имеющих отбуртованные боковые стороны н прнжнмаемых к крыше посредством болтового скрепления, и из эластич20 ного профиля-уплотнителя, о т л и ч а ю щ и йс я тем, что, с целью улучшения уплотненпя и уменьшения трудоемкости монтажных и демонтажных работ, эластичный профиль-уплотнитель выполнен V-образным с отогнутыми вниз боковыми кромками, охватываюнгимн кромки смежных секций крыши.
