Патент ссср 416409
Иллюстрации
Реферат

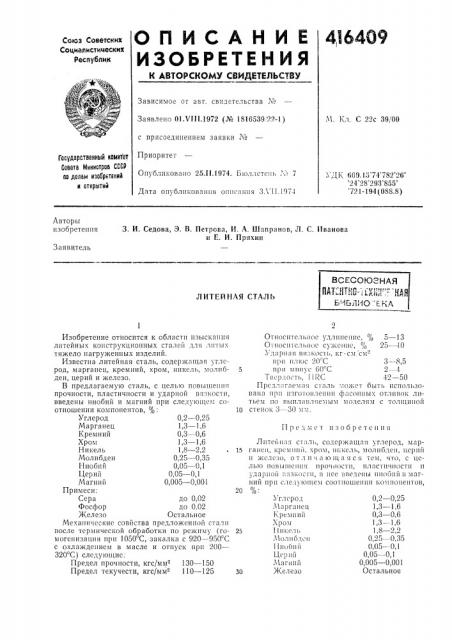

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
4,I6409
С@юз Сбеетских
Социалистицескик
Республик
Зависимое oT BBT. cBII3BTP.7bcTBB ¹
Заявлено 01 VIII.1972 (№ 1816539 22-1) с присоединением заявки М
Приоритет
Опубликовано 25.1!.1974. Бюллетень . и 7
М. Кл. С 22с 39/00
Гасударственный комитет
Совета Миниотрав СССР аа делам изооретений и открытий
УДК 669.15 74 78 .. 26 24 28 293 855 7? 1-194 (088.8) Дата опубликования описания 3.1 !!. !97-1
Авторы изобретения
3. И. Седова, Э. В. Петрова, И. А. Шапранов, Л. С. Иванова и E. И. Пряхин
Заявитель
2НАЯ
1 :-."..- ИМ
Е 1-А
ЛИТЕЙНАЯ СТАЛЬ
Г!р» lмсT изобретения
0,2 — 0,25
1,3 в 1,6
0,3 — 0,6
1,3 — 1,6
1,8 — 2,2
0,25 — 0,35
0,05 — 0,1
0,05 — 0,1
0,005 — 0,001
Остальное
Уг,теро;1
Марганец
Кремний
Х!7ом
1!икс 11»
Мол нодон
1!иобнй
Цсрий
Магний
Железо
Изобретение относится к области изыскания литейных конструкционных сталей для литых тяжело нагруженных изделий.
Известна литейная сталь, содержащая углерод, марганец, кремний, хром, никель, молибден, церий и железо.
В предлагаемую сталь, с цель1о повышения прочности, пластичности и ударной вязкости, введены ниобий и магний при следующем соотношении компонентов, %:
Углерод 0,2 — 0,25
Марганец 1,3 — 1,6
Кремний 0,3 — 0,6
Хром 1,3 — 1,6
Никель 1,8 — 2,2
Молибден 0,25 — 0,35
Ниобий 0,05 — 0,1
Церий 0,05 — 0,1
Магний 0,005 — 0,001
Примеси:
Сера до 0,02
Фосфор до 0.,02
Железо Остальное
Механические совйства предложенной стали после термической обработки по регкиму (гомогенизация при 1050 С, закалка с 920 †9 С с охлаждением в масле и отпуск прн 200—
320 С) следующие;
Предел прочности, кгс/мм 130 — 150
Предел текучести, кгс/мм 110 — 125
Относительное удлинение, о/о 5 — 13
Относ117сльнос сужение, g 25 — 40
Ударная вязкос7ь, кг см см - ирн пл1ос 20"С 3 — 8,5
5 прн минуc 60 С 2- 4
TI,cрдость, i P C 42 — 50
Прс 1,1агаc31 1 l ста 7h,1ожет бь1ть IIcllo IB30вана при изготовлении фасонных отливок литьем 170 выплавляемым моделям с толщиной
l0 стенок 3 -30 м;,;.
Лите11нз I cTаль, содержащая углерод, мар15 ганси, кремний, хром, ьн кель, молибден, цсрий и железо, отл н l а ющая с я тем, что, с целшо повышения прочности, пластичности и ударной иязкос1н, в нее введены ниооий и магний при слсдуюшем соотношении компонентов, 20 1 .
