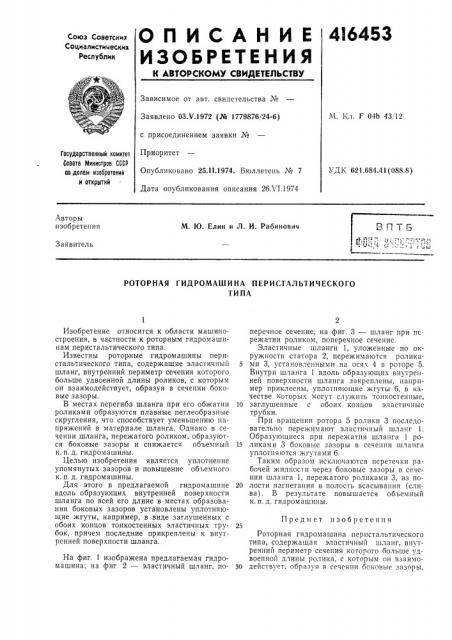

4I6453
ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Ч. Кл. Г 04Ь 43/12
Заявлено 03.V.1972 (№ 1779876/24-6) с присоединением заявки №
Приоритет
Опубликовано 25.II.1974. Бюллетень № 7
Дата опубликования описания 26Л 1.1974
Гасударственный комите1
Совета Министров СССР во делам изаоретений и открытий
УД К 621.684.41 (088.8) Авторы изобретения
М. Ю. Елин и Л. И. Рабинович
Заявитель
РОТОРНАЯ ГИДРОМАШИНА ПЕРИСТАЛЬТИЧ ЕСКОГО
ТИПА
Предмет изобретения
Изобретение относится к области машиностроения, в частности к роторным гидромашинам перистальтического типа.
Известны роторные гидромашины перистальтического типа, содержащие эластичный шланг, внутренний периметр сечения которого больше удвоенной длины роликов, с которым он взаимодействует, образуя в сечении боковые зазоры.
В местах перегиба шланга при его обжатии роликами образуются плавные петлеобразные скругления, что способствует уменьшению»апряжений в материале шланга. Однако в сечении шланга, пережатого роликом, образуются боковые зазоры и снижается объемный к. п. д. гидромашины.
Целью изобретения является уплотнение упомянутых зазоров и повышение объемного к. п. д. гидромашины.
Для этого в предлагаемой гидромашине вдоль образующих внутренней поверхности шланга по всей его длине в местах образования боковых зазоров установлены уплотняющие жгуты, например, в виде заглушенных с обоих концов тонкостенных эластичных трубок, причем последние прикреплены к внутренней поверхности шланга.
На фиг. 1 изображена предлагаемая гидромашина; на фиг. 2 — эластичный шланг, поперечное сечение; на фиг. 3 — шланг при пс режатии роликом, поперечное сечение.
Эластичные шланги 1, уложенные по окружности статора 2, пережимаются роликами 3, установленными на осях 4 в роторе 5.
Внутри шланга 1 вдоль образующих внутренней поверхности шланга закреплены, например приклеены, уплотняющие жгуты 6, в качестве которых могут служить тонкостенные, 10 заглушенные с обоих концов эластичные трубки.
При вращении ротора 5 ролики 3 последовательно пережимают эластичный шланг 1.
Образующиеся при пережатии шланга 1 ро15 ликами 3 боковые зазоры в сечении шланга уплотняются жгутами 6.
Таким образом исключаются перетечкн рабочей жидкости через боковые зазоры в сечении шланга 1, пережатого роликами 3, из по20 лости нагнетания в полость всасывания (слива) . В результате повышается объемный к. п. д. гидромашины.
Роторная гидромашина перистальтического типа, содержащая эластичный шланг, внутренний периметр сечения которого больше удвоенной длины ролика, с которым он взаимо30 действует, образуя в сечении боковые зазоры, 7 7
Раг 1
1.. г
Составитель В. Грузинов
Техред Л. Богданова
Корректор Н. Торкина
Редактор Е. 1(равдова
Заказ 1455!5 Изд. № 500 Тираж б51 . Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Pl(35, Раугдская нао., д. 4 5
Типограф,.н, пр. Сапунова, Р отличающаяся тем, что, с целью уплотнения упомянутых зазоров и повышения объемного к.п.д. гидро.Гашины, вдоль образующих внутренней поверхности шланга по всеи его длине в местах образования боковых зазороь установлены уплотняющие жгуты, например, в виде заглушенных с обоих концов тонкосГе;ш.-Гх з,частичных ".рубок, причем последние прикреплены 14 В11утренпе11 Г!оверхГГо5 с!» п1л".,11га.
