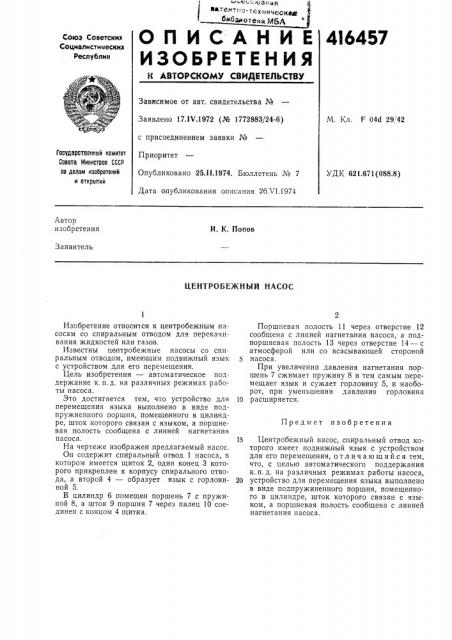

4164!П

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Сьветскии

Социалистимескии

Республии

Зависимое от авт. свидетельства №

Заявлено 17.IV.1972 (№ 1772883/24-6) с присоединением заявки №

Приоритет

Опубликовано 25.11.1974. Бюллетень ¹ 7

Дата опубликования описания 26Х1.1974

М. Кл. F 04d 29, 42

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК 621.671(088.8) Автор изобретения

И. К. Попов

Заявитель

ЦЕНТРОБЕЖНЫИ НАСОС

Изобретение относится к центробежным насосам со спиральным отводом для перекачивания жидкостей или газов.

Известны центробежные насосы со спиральным отводом, имеющим подвижный язык с устройством для его перемещения.

Цель изобретения — автоматическое поддержание к. п.д. на различных режимах работы насоса.

Это достигается тем, что устройство для перемещения языка выполнено в виде подпружненного поршня, помещенного в цилиндре, шток которого связан с языком, а поршневая полость сообщена с линией нагнетания насоса.

На чертеже изображен. предлагаемый насос.

Он содержит спиральный отвод 1 насоса, в котором имеется щиток 2, один конец 3 которого прикреплен к корпусу спирального отвода, а второй 4 — образует язык с горловиной 5.

В цилиндр 6 помещен поршень 7 с пружиной 8, а шток 9 поршня 7 через палец 10 соединен с концом 4 щитка.

Поршневая полость 11 через отверстие 12 сообщена с линией нагнетания насоса, а подпоршневая полость 13 через отверстие 14 — с атмосферой или со всасывающей стороной насоса.

При увеличении давления нагнетания поршень 7 сжимает пружину 8 и тем самым перемещает язык и сужает горловину 5, и наоборот, при уменьшении давления горловина

10 расширяется.

Предмет изобретения

1s Центробежный насос, спиральный отвод которого имеет подвижный язык с устройством для его перемещения, отличающийся тем, что, с целью автоматического поддержания к.п.д. на различных режимах работы насоса, 20 устройство для перемещения языка выполнено в виде подпружиненного поршня, помещенного в цилиндре, шток которого связан с языком, а поршневая полость сообщена с линией нагнетания насоса.
