4I647I

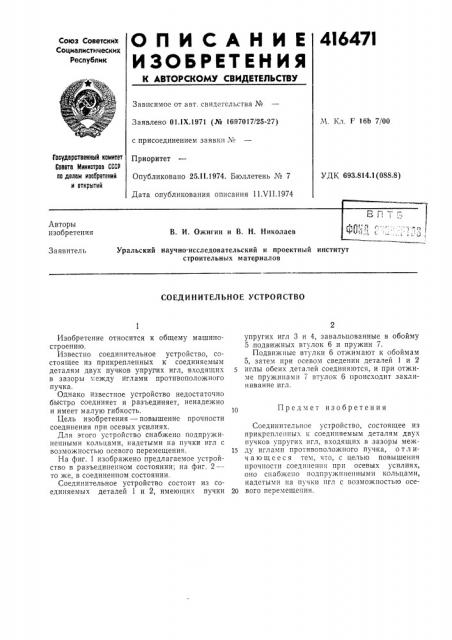

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социвлистическкх

Респубпнк

Зависимое от авт. свидетельства №

М. Кл. Г 16Ь 7/00

Заявлено 01 1Х.1971 (№ 1697017/25-27) с присоединением заявки №

Приоритет

Опубликовано 25Л1.1974. Бюллетень ¹ 7

Дата опубликования описания 11 VII.1974

Государственный комитет

Совета Министров СССР оо делам изаоретоний н открытий

УДК 693,814.1(088.8) Авторы изобретения (к 1

В. И. Ожигин и В. Н. Николаев

Уральский научно-исследовательский и проектный институт строительных материалов

Заявитель

СОЕДИНИТЕЛЬНОЕ УСТРОЙСТВО

Предмет изобретения

Изобретение относится к общему машиностроению.

Известно соединительное устройство, состоящее из прикрепленных к соединяемым деталям двух пучков упругих игл, входящих в зазоры между иглами противоположного пучка.

Однако известное устройство недостаточно быстро соединяет и разъединяет, ненадежно и имеет малую гибкость.

Цель изобретения — повышение прочности соединения при осевых усилиях.

Для этого устройство снабжено подпружиненными кольцами, надетыми на пучки игл с возможностью осевого перемещения.

На фиг. 1 изображено предлагаемое устройство в разъединенном состоянии; на фиг. 2— то же, в соединенном состоянии.

Соединительное устройство состоит из соединяемых деталей 1 и 2, имеющих пучки упругих игл 3 и 4, завальцованные в обойму

5,подвижных втулок 6 и пружин 7.

Подвижные втулки 6 отжимают к обоймам

5, затем при осевом сведении деталей 1 и 2 иглы обеих деталей соединяются, и при отжиме пружинами 7 втулок 6 происходит заклинивание игл.

Соединительное устройство, состоящее из прикрепленных к соединяемым деталям двух пучков упругих игл, входящих в зазоры меж15 ду иглами противоположного пучка, о т л ич а ю щ е е с я тем, что, с целью повышения прочности соединения при осевых усилиях, оно снабжено подпружиненными кольцами, надетыми на пучки игл с возможностью осе20 вого перемещения.

416471

Фиг 2
