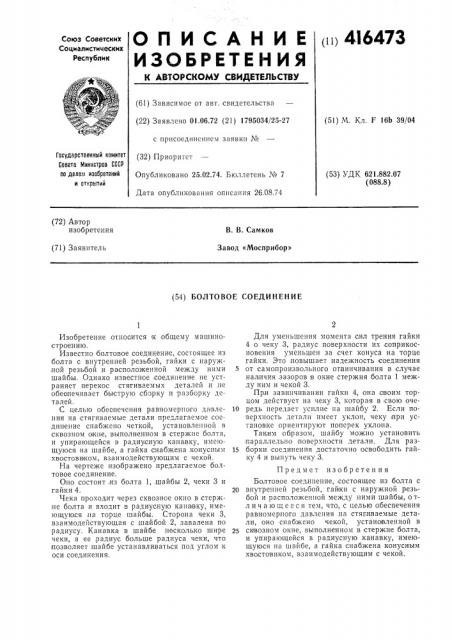

О П И С А Н И Е (ii) 416473
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Зависимое от авт. свидетельства (22) Заявлено 01.06.72 (21) 1795034/25-27 (51) М. Кл. F 16b 39/04 с присоединением заявки №
Государственный комитет
Совета Министров СССР по делам изооретений и открытий (32) Приоритет
Опубликовано 25.02.74. Бюллетень ¹ 7
Дата опубликования описания 26.08.74 (53) УДК 621.882.07 (088.8) (72) Автор изобретения
В. В. Самков (71) Заявитель
Завод «Мосприбор» (54) БОЛТОВОЕ СОЕДИНЕНИЕ
Изобретение относится к общему машиностроениюю.
Известно болтовое соединение, состоящее из болта с внутренней резьбой, гайки с наруж,ной резьбой и расположенной между ними шайбы. Однако известное соединение не устраняет перекос стягиваемых деталей и не обеспечивает быструю сборку и разборку деталей.
С целью обеспечения равномерного давления на стягиваемые детали предлагаемое соединение снабжено четкой, установленной в сквозном окне, выполненном в стержне болта, и упирающейся в радиусную канавку, имеющуюся на шайбе, а гайка снабжена .конусным хвостовиком, взаимодействующим с чекой.
На чертеже изображено предлагаемое болтовое соединение.
Оно состоит,из болта 1,,шайбы 2, чеки 3 и гайки 4.
Чека проходит через сквозное окно в стержне болта и входит в радиусную канатчику, имеющуюся,на торце шайбы. Сторона чеки 3, взаимодействующая с шайбой 2, завалена по радиусу. Канавка в шайбе, несколько шире чеки, а ее радиус больше радиуса чеки, что позволяет шайбе устанавливаться под углом к оси соединения.
Для уменьшения момента сил трения гайки
4 о чеку 3, радиус поверхности их,соприкосновения уменьшен за счет конуса на торце гайки. Это,повышает надежность соединения
5 от самопроизвольного отвинчивания в случае наличия зазоров в окне стержня болта 1 между ним и чекой 3.
При завинчивании гайки 4, она своим торцом действует на чеку 3, которая в свою оче10 редь передает усилие на шайбу 2, Если поверхность детали имеет уклон, чеку прп установке ориентируют поперек уклона.
Таким образом, шайбу можно установить ,параллельно поверхности детали. Для раз15 борки соединения достаточно освободить гайку 4 и вынуть чеку 3.
Предмет изобретения
Болтовое соединение, состоящее из болта с
20 внутренней резьбой, гайдуки с наружной резьбой и расположенной между .ними шайбы, о тл и ч а ю щ е е с я тем, что, с целью обеспечения равномерного давления ла стягиваемые детали, оно снабжено чекой, установленной в
25 сивозном окне, выполненном в стержне болта, и упирающейся в радиусную .канавку, имеющуюся на шайбе, а гайка снабжена конусным хвостовиком, взаимодействующим с чекой.
