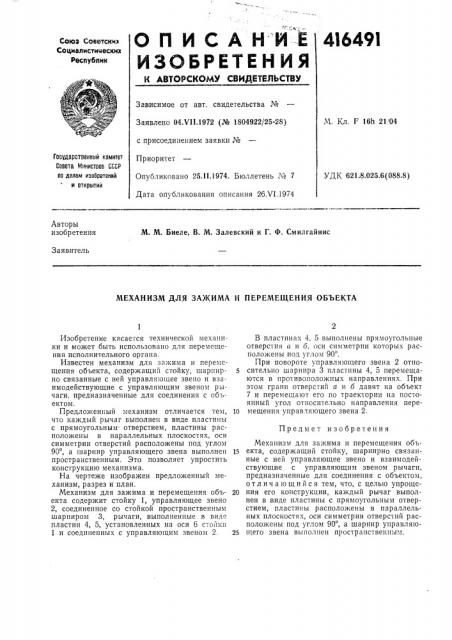

Союз Советскин

Социалистицескин

Республик

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 04Х11.1972 (№ 1804922/25-28) с присоединением заявки №

Приоритет

Опубликовано 25.1!.1974. Бюллетень № 7

Дата опубликования описания 26Х1.1974

М. Кл. Г 16h 21./04

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК 621.8.025.6(088.8) Авторы изобретения

М. М. Биеле, В. М. Залевский и Г. Ф. Смилгайнис

Заявитель

МЕХАНИЗМ ДЛЯ ЗА)КИМА И ПЕРЕМЕЩЕНИЯ ОБЪЕКТА

Предмет изобретения

Изобретение касается технической механики и может быть использовано для перемещения исполнительного органа.

Известен механизм для зажима и перемещения объекта, содержащий стойку, шарнирно связанные с ней управляющее звено и взаимодействующие с управляющим звеном рычаги, предназначенные для соединения с объектом.

Предложенный механизм отличается тем, что каждый рычаг выполнен в виде пластины с прямоугольным. отверстием, пластины расположены в параллельных плоскостях, оси симметрии отверстий расположены под углом

90, а шарнир управляющего звена выполнен пространственным. Это позволяет упростить конструкцию механизма.

На чертеже изображен предложенный механизм, разрез и план.

Механизм для зажима и перемещения объекта содержит стойку 1, управляющее звено

2, соединенное со стойкой пространственным шарниром 3, рычаги, выполненные в виде пластин 4, 5, установленных на оси 6 стойки

1 и соединенных с управляющим звеном 2.

В пластинах 4, 5 выполнены прямоугольные отверстия а и б, оси симметрии которых расположены под углом 90 .

При повороте управляющего звена 2 относительно шарнира 3 пластины 4, 5 перемещаются в противоположных направлениях. При этом грани отверстий а и б давят на объект

7 и перемещают его по траектории на постоянный угол относительно направления пере10 мещенпя управляющего звена 2.

Механизм для зажима и перемещения объ15 екта, содержащий стойку., шарнирно связанные с ней управляющее звено и взаимодействующие с управляющим звеном рычаги, предназначенные для соединения с объектом, отличающийся тем, что, с целью упроще20 ния его конструкции, каждый рычаг выполнен в виде пластины с прямоугольным отверстием, пластины расположены в параллельных плоскостях, оси симметрии отверстий расположены под углом 90, а шарнир управляю25 щего звена выполнен пространственным.
