Реферат



Класс 3, Г7

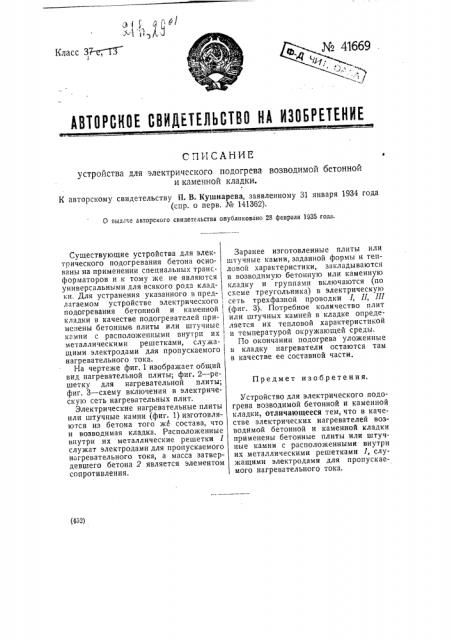

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

С ПИ САН ИЕ устройства для электрического подогрева возводимой бетонной и каменной кладки.

Существующие устройства для электоического подогревания бетона основаны на применении специальных трансформаторов и к тому же не являются универсальными для всякого рода кладки. Для устранения указанного в предлагаемом устройстве электрического, подогревания бетонной и каменной кладки в качестве подогревателей применены бетонные плиты или штучные камни с расположенными внутри их металлическими решетками, служащими электродами для пропускаемого нагревательного тока.

На чертеже фиг. 1 изображает общий вид нагревательной плиты; фиг. 2 — решетку для нагревательной плиты; фиг, 3 — схему включения в электрическую сеть нагревательных плит, Электрические нагревательные плиты или штучные камни (фиг. 1) изготовляются из бетона того же состава, что и возводимая кладка. Расположенные внутри их металлические решетки 1 служат электродами для пропускаемого нагревательного тока, а масса затвердевшего бетона 2 является элементом сопротивления.

Заранее изготовленные плиты пли штучные камни, заданной формы и тепловой характеристики, закладываются в возводимую бетонную или каменную кладку и группами включаются (по схеме треугольника) в электрическую сеть трехфазной проводки I, П, III (фиг. 3). Потребное количество плит или штучных камней в кладке определяется их тепловой характеристикой и температурой окружающей среды.

По окончании подогрева уложенные в кладку нагреватели остаются там в качестве ее составной части.

Предмет изобретения.

Устройство для электрического подогрева возводимой бетонной и каменной кладки, отличающееся тем, что в качестве электрических нагревателей возводимой бетонной и каменной кладки применены бетонные плиты или штучные камни с расположенными внутри их металлическими решетками 1, служащими электродами для пропускаемого нагревательного тока.

К авторскому свидетельству П. В. Кушнарева, заявленному 31 января 1934 года

{спр. о перв. № 141362).

О выда å авторского свидетельства опубликовано 28 февраля 1935 года.

К авторскому свидетельству П, В, Кущнарева № 43669

У ti l)7,Ùèã гщигг

Экеперг и редакгор Н. Н. Воробьеа

Тип. „ ;лещ . Зак. 1891 — 500
