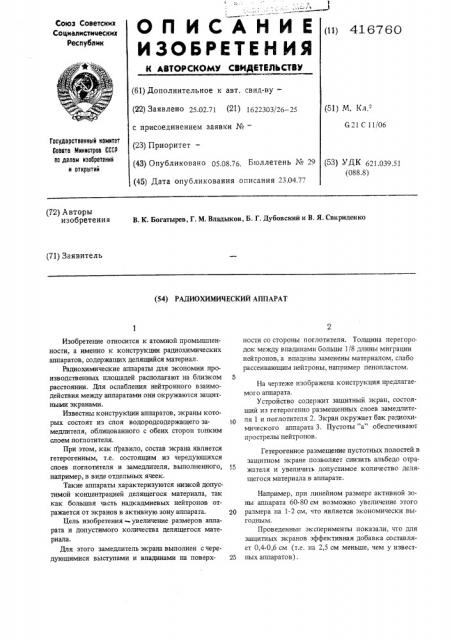

Оп ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (as) 416760 (61) Дополнительное к авт. свид-ву— (22) Заявлено 25.02.71 (21) 1622303/26 25 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 05.08.76. Бюллетень ¹ 29 (45) Дата опубликования описания 23.04.77 (51) M. Кл."G21 С 11/06

Государственный комитет

Совета Министров СССР по делам изооретений н открытий (53) УДК 621.039.51 (088.8) (72) Авторы изобретения

В. К. Богатырев, Г. М. Владыков, Б. Г. Дубовский и В. Я. Свириденко (71) Заявитель (54) РАДИОХИМИЧЕСКИЙ АППАРАТ

Изобретение относится к атомной промышленности, а именно к конструкции радиохимических аппаратов, содержащих делящийся материал.

Радиохимические аппараты для экономии производственных площадей располагают на близком расстоянии. Для ослабления нейтронного взаимодействия между аппаратами они окружаются защитными экранами.

Известны конструкции аппаратов, экраны которых состоят из слоя водородсодержащего замедлителя, облицованного с обеих сторон тонким слоем погл отителя.

При этом, как правило, состав экрана является гетерогенным, т.е. состоящим из чередующихся слоев поглотителя и замедлителя, выполненного, например, в виде отдельных ячеек.

Такие аппараты характеризуются низкой допустимой концентрацией делящегося материала, так как большая часть надкадмиевых нейтронов отражается от экранов в активную зону аппарата.

Цель изобретения увеличение размеров алларата и допустимого количества делящегося материала.

Для этого замедлитель экрана выполнен счередующимися выступами и впадинами на поверхности со стороны поглотителя. Толщина перегоро. док между впадинами больше 1/8 длины миграции нейтронов, а впадины заменены материалом, слабо рассеивающим нейтроны, например пенопластом.

На чертеже изображена конструкция предлагаемого аппарата.

Устройство содержит защитный экран, состоящий из гетерогенно размещенных слоев замедлителя 1 и поглотителя 2. Экран окружает бак радиохимического аппарата 3. Пустоты "а" обеспе ивают прострелы нейтронов.

Гетерогенное размещение пустотных полостей в защитном экране позволяет снизить альбедо отражателя и увеличить допустимое количество делящегося материала в аппарате.

Например, при линейном размере активной зоны аппарата 60-80 см возможно увеличение этого

20 размера на 1-2 см, что является экономически выгодным.

Проведенные эксперименты показали, что для защитных экранов эффективная добавка составляет 0,4-0,6 см (т.е. на 2,5 см меньше, чем у извест25 ных аппаратов) .

416760

1. Радиохимический аппарат, содержащий делящийся материал и защитный экран, состоящий из слоя материала, эффективно поглощающего нейтроны, и расположенного за ним слоя материала, эффективно замедляющего нейтроны, о т л и ч а юшийся тем, что,с целью увеличения размеров аппарата и допустимого количества. делящегося

Редактор Т. Иванова

Заказ 4997/388

Тираж 575 Поддисное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Формула изобретения материала, замедлитель экрана выполнен с чередующимися выступами и впадинами на поверхности со стороны поглотителя.

2. Аппарат по п. 1, отличающийся тем, что толщина перегородок между впадинами больше 1/8 длины миграции нейтронов.

3. Аппарат по пп. 1 и 2, отличающийся тем,что впадины заполнены материалом, слабо рассеивающим нейтроны, например пенопластом.

Составитель В. Мурогов

Техред М, Ликович Корректор g. 10гас
