Реферат



> И686

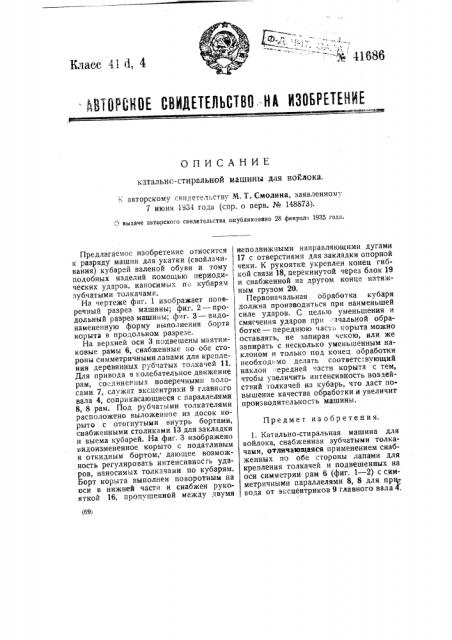

Класс 4т d, 4. АВТОРСКОЕ СВИДЕТЕЛЬСТВО -HA ИЗО6РЕТЕНИЕ

ОПИСАНИЕ катально-стиральной машины для войлока.! авторскому свидетельству М. T. Смолина, заявленному

7 июня 1934 года (спр. о перв. № 148873).

0 выдаче авторского свидетельства опубликовано 28 февраля 1935 года.

Предмет из обретения. (69) Предлагаемое изобретение относится к разряду машин для укатки (свойлачивания) кубарей валеной обуви и тому подобных изделий помощью периодических ударов, наносимых по кубарям зубчатыми толкачами.

На чертеже фиг. 1 изображает поперечный разрез машины; фиг. 2 — продольный разрез машины; фчг. 3 — видоизмененную форму выполнения борта корыта в продольном разрезе.

На верхней оси 3 подвешены маятниковые рамы 6, снабженные по обе сТороны симметричными лапами для крепления деревянных рубчатых толкачей 11, Для привода в колебательное движение рам, соед инеи ных поперечными Il олосами 7, служат эксцентрики 9 главного вала 4, соприкасающиеся с параллелями

8, 8 рам. Под рубчатыми толкателями расположено выложенное из досок корыто с отогнутыми внутрь бортами, снабженными столиками 13 для закладки и выема кубарей. На фиг. 3 изображено видоизмененное корыто с податливым и откидным бортом, дающее возможность регулировать интенсивность ударов, наносимых толкачами по кубарям.

Борт корыта выполнен поворотным на оси в нижней части и снабжен рукояткой 16, пропугценной между двумя неподвижными направляющими дугами

17 с отверстиями для закладки опорной чеки. К рукоятке укреплен конец гибкой связи 18, перекинутой через блок 19 и снабженной на другом конце натяжным грузом 20.

Первоначальная обработка кубаря должна производиться при наименьшей силе ударов. С целью уменьшения и смягчения ударов при, ачальной обработке — переднюю часть корыта можно оставлять, не запирая чекою, или же запирать с несколько уменьшенным наклоном и только под конец обработки необход: мо делать соответствующий наклон ::.ередней части корыта с тем, чтобы увеличить интенсивность воздействий толкачей на кубарь, что даст повышение качества обработки и увеличит производительность машины.

1. Катально-стиральная машина для войлока, снабженная зубчатыми толкачаии, отличающаяся применением снабженных по обе стороны лапами для крепления толкачей и подвешенных на оси симметрии рам 6 (фиг. 1 — 2) с симметричными параллелями 8, 8 для првода от эксцентриков 9 главного вала 4.

2. Форма выполнения машины по п, 1, j ч а сcт и H б оoрp тTа и Hпридерживае-,ñÿ грузом,20 каждый поворотным на оси в нижней для закладки опорной чеки состоящая в том, что с целью возможности регулировать интенсивность ударов, наносимых толкачами по кубарям, отогнутые борта корыта выполнены через посредство гибкой связи 18, прикрепленной к рукоятке 16 (фиг. 3), пропущенной между двумя неподвижными направляющими дугами 17 с отверстиями
