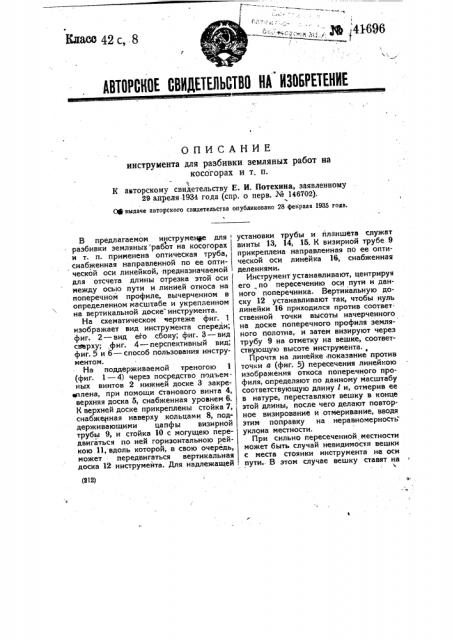

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ 42с, 8

ОПИСАНИЕ инструмента для разбивки земляных работ на косогорах и т. и.

К авторскому свидетельству Е. И. Потехина, заявленному

29 апреля-1934 года (спр. о перв. № 146702).

Оф выдаче авторского свидетельства опубликовано 28 февраля 1935 года.

» (212) В предлагаемом инструменте для разбивки земляных работ на косогорах и т. и. применена оптическая труба, снабженная направленной по ее оптической оси линейкой,-предназначаемой для отсчета длины отрезка этой оси между осью пути и линией откоса на поперечном профиле, вычерченном в определенном масштабе и укрепленном на вертикальной доске»инструмента.

На схематическом чертеже фиг. 1 изображает вид инструмента спереди, фиг. 2 — вид его сбоку; фиг. 3 — вид сверху; фиг. 4 — перспективный вид, фиг. 5 и б — способ пользования инструментом.

На поддерживаемой треногою 1 (фиг. 1 — 4) через посредство подъем. ных винтов 2 нижней доске 3 закре° плена, при помощи станового винта 4, верхняя доска 5, снабженная уровнем 6.

К верхней доске прикреплены стойка 7, снабженная наверху кольцами 8, поддерживающими цапфы визирной трубы 9, и стойка 10 с могущею передвигаться по ней горизонтальною рейкою 11, вдоль которой, в свою очередь, может передвигаться вертикальная доска 12 инструмейта. Для надлежащей установки трубы и йланшета служат винты 13, 14, .15. К визирной трубе 9 прикреплена направленная по ее оптической оси линейка 16, снабженная делениями.

Инструмент устанавливают, центрируя его, по пересечению оси пути и данного поперечника. Вертикальную доску 12 устанавливают так, чтобы нуль линейки 16 приходился против соответственной точки высоты начерченного на доске поперечного профиля земляного полотна, и затем визируют через трубу 9 на отметку на вешке, соответствующую высоте инструмента., Прочтя на линейке показание против точки а (фиг. 5) пересечения линейкою изображения откоса поперечного профиля, определяют по данному масштабу соответствующую длину l и, отмерив ее в натуре, переставляют вешку в конце этой длины, после чего делают повторное визирование и отмеривание, вводя этим поправку на неравномерность уклона местности.

При сильно пересеченной местности может быть случай невидимо»сти вешки с места стоянки инструмента на оси пути.. В этом случае вешку ставят на Г г ч фиг. $

Эксперт М. В. Чиж

Редактор В. П. Волков

Ъ перелом местности (фиг. 6) и, измерив в натуре расстояние l, до вешки, отмечают . соответствующую точку карандашом на доске. После этого переставляют инструмент на точку стояния вешки на переломе и .совмещают нуль линейки с отмеченной на доске точкой путем соответствующего передвижения доски 12 вдоль. рейки 11 и стойки 10, Затем визируют на вторую стоянку вешки и, получив, как и раньше, пересечение на. доске профиля с линейкой, снова отмеряют это расстояние от второй стоянки инструмента в сторону вешки. В случае надобности, вводят поправки, как было указано в первом случае разбивки.

Предмет изобретения

Инструмент для разбивки земляных работ на косогорах и т. и., снабженный поворотной на горизонтальной оси оптической трубой, отличающийся тем, что труба его имеет продолжение в виде направленной по ее оптической оси линейки 16, предназначенной для отсчета длины отрезка этой оси, заключающегося между вертикальной осью пути и линией откоса насыпи или выемки на вычерченном в соответствующем масштабе и укрепленном на, вертикальной доске инструмента профиле.
