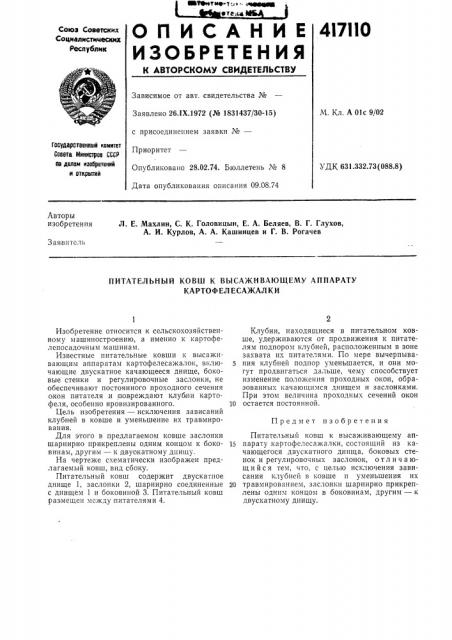

417ЦО
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 26.IX.1972 (№ 1831437/30-15) с присоединением заявки №вЂ”
Приоритет
Опубликовано 28.02.74. Бюллетень № 8
Дата опубликования описания 09.08.74
М. Кл. А 01с 9/02
Гааударатвеннвй комитет
Совета Министров СССР аа делам неооретений и открытий
УДК 631.332.73 (088.8) Авторы изобретения
Л. Е. Махлнн, С. К. Головицын, Е. А. Беляев, В. Г. Глухов, А. И. Курлов, А. А. Кашинцев н Г. В. Рогачев
Заявитель
ПИТАТЕЛЬНЪ|Й КОВШ К ВЫСАЖИВА1ОЩЕМУ АППАРАТУ
КАРТОФ ЕЛ ЕСАЖАЛ КИ
Предмет изобретения
Изобретение относится к сельскохозяйственному машиностроению, а именно к картофелспосадочным машинам.
Известные питательные ковши к высаживающим аппаратам картофелесажалок, включающие двускатное качающееся днище, боковые стенки и регулировочные заслонки, не обеспечивают постоянного проходного сечения окон питателя,и повреждают клубни картофеля, особенно яровизированного.
Цель изобретения — исключения зависаний клубней в ковше и уменьшение их травмирования.
Для этого в предлагаемом ковше заслонки шарнирно прикреплены одним концом к боковинам, другим — к двускатному днищу.
На чертеже схематически изображен предлагаемый ковш, вид сбоку.
Питательный ковш содержит двускатное днище 1, заслонки 2, шарнирно соединенные с днищем 1 и боковиной 3. Питательный ковш размещен между питателями 4.
Клубни, находящиеся в питательном ковше, удерживаются от продвижения к питателям подпором клубней, расположенным в зоне захвата их питателями. По мере вычерпыва5 ния клубней подпор уменьшается, и они могут продвигаться дальше, чему способствует изменение положения проходных окон, образованных качающимся днищем и заслонками.
При этом величина проходных сечений окон
10 остается постоянной.
Питательный ковш к высаживающему an15 парату картофелесажалки, состоящий из качающегося двускатного днища, боковых стенок и регулировочных заслонок, отличающийся тем, что, с целью исключения зависания клубней в ковше и уменьшения их
20 травмированием, заслонки шарнирно прикреплены одним концом в боковинам, другим — к двускатному днищу.
