NTOPCHQE СВИДЕТЕЛЬСТВО HA ИЗОБРETEHNE

ОПИСАНИЕ звукосн и иателя.

К авторскому свидетельству В. Б. Яцевич, заявленному

31 июля 1934 года (спр. о перв. № 152153).

О выдаче авторского свидетельства опубликовано 28 февраля 1935 года. (230) Изобретение относится к звукоснимателю конденсаторного типа с диэлектриком-полупроводником и заключается в том, что сторона диэлектрика, к которой прилегает обкладка, несущая иглу, сделана выпуклой с целью использования явления Джонсен-Рабек.

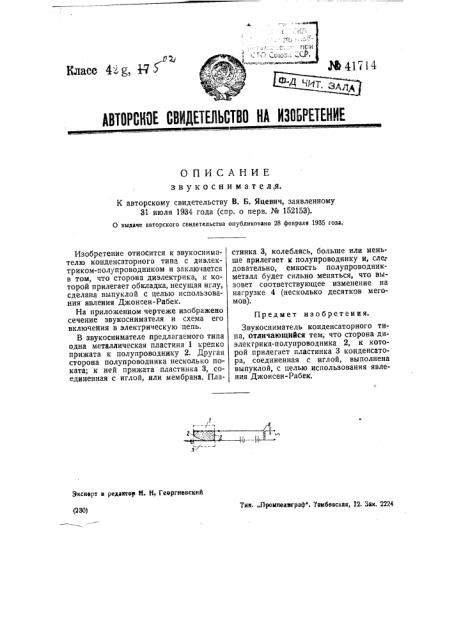

На приложенном чертеже изображено сечение звукоснимателя и схема его включения в электрическую цепь.

В звукоснимателе предлагаемого типа одна металлическая пластина 1 крепко прижата к полупроводнику 2. Другая сторона полупроводника несколько поката; к ней прижата пластинка 3, соединенная с иглой, или мембрана. ПлаЭкскерт и редииее N. Н, Георгиевский стинка 3, колеблясь, больше или меньше прилегает к полупроводнику и, сле: до вательно, емкость полупроводникметалл будет сильно меняться, что вызовет соответствующее изменение на нагрузке 4 (несколько десятков мегомов).

Предмет изобретения.

Звукосниматель конденсаторного типа, отличающийся тем, что сторона диэлектрика-полупроводника 2, к которой прилегает пластинка 3 конденсатора, соединенная с иглой, выполнена выпуклой, с целью использования явления Джонсен-Рабек.
