4I7I85

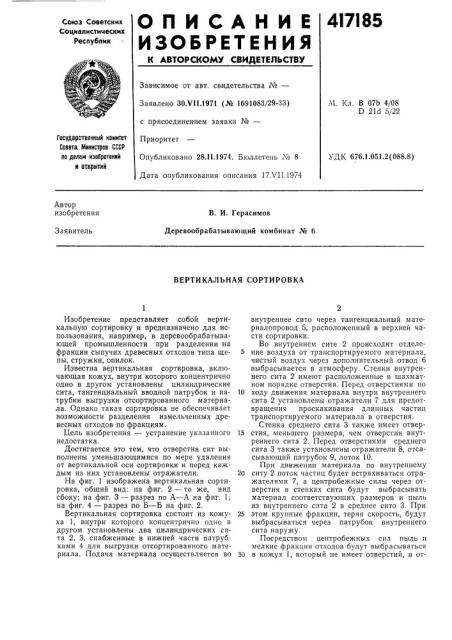

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

М. Кл. В 07Ь 4/08

D 21с1 5/22

Заявлено ЗО.VII.1971 (№ 1691083/29-33) с присоединением заявки №вЂ”

Приоритет

Опубликовано 28Л1.1974. Бюллетень ¹ 8

Дата опубликования описания 17.Ч11.1974

Государственный комитет

Савета Министрав СССР па делам иэааретений и атиаытий

УДК 676.1.051.2(088.8) Автор изобретения

В. И. Герасимов

Деревообрабатывающий комбинат № 6

Заявитель

ВЕРТИКАЛЬНАЯ СОРТИРОВКА

Изобретение представляет собой вертикальную сортировку и предназначено для использования, например, в деревообрабатывающей промышленности при разделении на фракции сыпучих древесных отходов типа щепы, стружки, опилок.

Известна вертикальная сортировка, включающая кожух, внутри которого концентрично одно в другом установлены цилиндрические сита, тангенциальный вводной патрубок и патрубки выгрузки отсортированного материала. Однако такая сортировка не обеспечивает возможности разделения измельченных древесных отходов по фракциям.

Цель изобретения — устранение указанного недостатка.

Достигается это тем, что отверстия сит выполнены уменьшающимися по мере удаления от вертикальной оси сортировки и перед каждым из них установлены отражатели.

На фиг. 1 изображена вертикальная сортировка, общий вид: на фиг. 2 — то же, вид сбоку; на фиг. 3 — разрез по А — А на фиг. 1; на фиг. 4 — разрез по Б — Б на фиг. 2.

Вертикальная сортировка состоит из кожуха 1, внутри которого концентрично одно в другом установлены два цилиндрических сита 2, 3, снабженные в нижней части патрубками 4 для выгрузки отсортированного материала. Подача материала осуществляется во внутреннее сито через тангенциальный материалопровод 5, расположенный в верхней части сортировки.

Во внутреннем сите 2 происходит отделе5 ние воздуха от транспортируемого материала, чистый воздух через дополнительный отвод 6 выбрасывается в атмосферу. Стенки внутреннего сита 2 имеют расположенные в шахматном порядке отверстия. Перед отверстиями по

10 ходу движения материала внутри внутреннего сита 2 установлены отражатели 7 для предотвращения п роска кива ния длинных частиц транспортируемого материала в отверстия.

Стенка среднего сита 3 также имеет отвер15 стия, меньшего размера, чем отверстия внутреннего сита 2. Перед отверстиями среднего сита 3 также установлены отражатели 8, отсасывающий патрубок 9, лоток 10.

При движении материала по внутреннему

20 ситу 2 поток частиц будет встряхиваться отражателями 7, а центробежные силы через отверстия в стенках сита будут выбрасывать материал соответствующих размеров и пыль из внутреннего сита 2 в среднее сито 3. При

25 этом крупные фракции, теряя скорость, будут выбрасываться через патрубок внутреннего сита наружу.

Посредством центробежных сил пыль и мелкие фракции отходов будут выбрасываться

30 в кожух 1, который не имеет отверстий, и от417185 Раг,2

b б

Составитель H. Цветкова

Техред Л. Богданова

Редактор Т. Пилипенко

Корректор Н. Аук

Заказ 1644!3 Изд. ¹ 1335 Тираж 624 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4(5

Типография, пр. Сапунова, 2 сасываться через его патрубок 9. Отсортированные фракции сита 3, теряя скорость, будут попадать через патрубок на лоток 10.

При необходимости вертикальную сортировку можно применять с большим количеством сит.

Предмет изобретения

Вертикальная сортировка, включающая кожух, внутри которого концентрично одно в другом установлены цилиндрические сита, тапгепциальный вводной патрубок и патрубки выгрузки отсортированного материала, о тл и ч а ю щ а я с я тем, что, с целью обеспечения возможности разделения измельченных древесных отходов по фракциям, отверстия сит выполнены уменьшающимися по мере удаления от вертикальной оси сортировки и перед каждым из них установлены отража10 тели.
