417336

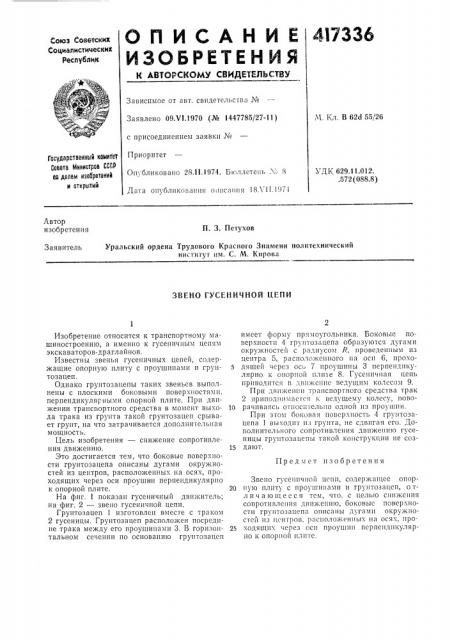

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
М. Кл. В 62d 55/26
Заявлено 09. ъ 1.1970 (№ 1447785/27-11) с присоединением заявки №
Приоритет
Оп;.бликовано 28.ll.1974. Бюллетень Х> 8
Гасудерственна1й намитет
Совета 1иииистрав СССР аа делам изааретений и стнрытий
УДК 629.11.012.
572 (088.8) Дата опубликования о шсания 18Л 11.1971
Автор изобретения
П. 3. Петухов
Заявитель
Уральский ордена Трудового Красного Знамени политехнический институт им. С. М. Кирова
ЗВЕНО ГУСЕНИЧНОЙ ЦЕПИ
Предмет изобретения
Изобретение относится к транспортному машиностроению, а именно к гусеничным цепям экскаваторов-драглайнов.
Известны звенья гусеничных цепей, содержащие опорную плиту с проушинами и грунтозацеп.
Однако грунтозацепы таких звеньев выполнены с плоскими боковыми поверхностями, перпендикулярными опорной плите. При движении транспортного средства в момент выхода трака из грунта такой грунтозацеп срывает грунт, на что затрачивается дополнительная мощность.
Цель изобретения — снижение сопротивления движению.
Это достигается тем, что боковые поверхности грунтозацепа описаны дугами округкностей из центров, расположенных на осях, проходящих через оси проушин перпендикулярно к опорной плите.
На фиг. 1 показан гусеничный движитель; на фиг. 2 — звено гусеничной цепи.
Грунтозацеп 1 изготовлен вместе с траком
2 гусеницы. Грунтозацеп расположен посредине трака между его проушинами 3. В горизонтальном сечении по основанию грунтозацеп имеет форму прямоугольника. Боковые поверхности 4 грунтозацепа образуются дугами окружностей с радиусом R, проведенным из центра 5, расположенного на оси 6, проходящей через ось 7 проушины 3 перпендикулярно к опорной пл1пе 8. Гусеничная цепь приводится в движение ведущим колесом 9.
При движении транспортного средства трак
2 приподнимается к ведущему колесу, пово10 рачиваясь относшельно одной из проушин.
При этом боковая поверхность 4 грунтозацепа 1 выходит из грунта, не сдвигая его. Дополнительного сопротивления движению гусеницы грунтозацепы такой конструкции не соз15 дают.
Звено гусеничной цспп, содержащее опор20 ную плиту с проушинами и грунтозацеп, отл и ч а ю щ е е с я тем, что, с целью снижения сопротивлешгя движеншо, боковыс поверхности грунтозацепа описаны дугами окружноСте11 Из ЦеитРОВ. P2CIIO.TIO>liE Hll hIX H3 ОСЯХ, ПРО25 ходящих через оси проушин перпендикулярНО К ОПОРНОЙ ПЛ1ПЕ.
