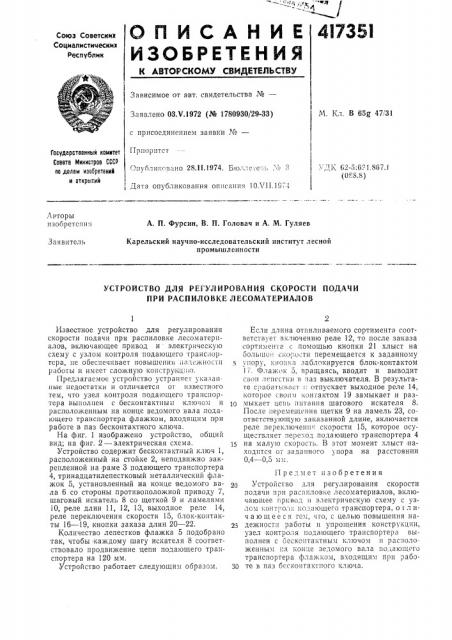

ОПИСАНИЕ 4I735I

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

М. Кл. В 65 47 31

Заявлено ОЗХ.1972 (№ 1780930/29-33) с присоединением заявки ¹â€”! Прпорптс г (1!убли1: вано 28.ll.1974. Бюлле:e.:ь . е 8

Дата опубликования описания 10ЛЧ1.19 4

Гасударственный комитет

Совета Министров СССР по делам иааоретений и открытий К 62-5:621.867.1 (088 82

Авторы изобретения

А. П. Фурсин, В. П. Головач и А. М. Гуляев

Карельский научно-исследовательский институт лесной промышленности

Заявитель

УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ СКОРОСТИ ПОДАЧИ

ПРИ РАСПИЛОВКЕ ЛЕСОМАТЕРИАЛОВ

Известное устройство для регулирования скорости подачи при распиловке лесоматериалов, включающее привод и электрическую схему с узлом контроля подающего транс шртсра, не обеспечивает повышения i!E,-ro?r íooòè

p 10oTû и имеет сло?Кну10 конструtщ!! !о.

Предлагаемое устройство устраняет указанные недостатки и отличается от известного тем, что узел контроля пода1ощего транспортера выполнен с бесконтактным ключом и располо?кенным на конце ведомого вала ?подающего транспортера флажком, входящим при работе в паз бесконтактного ключа.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — электрическая схема.

Устройство содержит бесконтактный ключ 1, расположенный на стойке 2, неподвижно закрепленной на раме 3 подающего транспортера

4, тринадцатилепестковый металлический флажок 5, установленный на конце ведомого вала 6 со стороны .противоположной приводу 7, шаговый искатель 8 со щеткой 9 и ламелями

10, реле длин 11, 12, 13, выходное реле 14, реле переключения скорости 15, блок-контакты 16 — 19, кнопки заказа длин 20 — 22.

Количество лепестков флажка 5 подобрано так, чтобы каждому шагу искателя 8 соответствовало продвижение цепи подающего транспортера на 120 мм.

Устройство работает следующим образом.

Если длина отпилнваемого сортимента соответствует включению реле 12, то .после заказа сортимента с помощью кнопки 21 хлыст на боль!по.! еко1 о ти перемещается к заданному упору, кнопка заблокируется блок-контактом

i . Флажок 5, вращаясь, вводит и выводит свои .зепсстк1! в 1аз выключателя. В результате срабать111ас! „отпускает выходное реле 14, которое своим контактом 19 замыкает и размыкает цепь питания шагового искателя 8.

После перемещения щетки 9 на ламель 23, соотвстствующую заказанной длине, включается реле переключепи . скорости 15, которое осуществляет переход подающего транспортера 4

15 на малую скорость. В этот момент хлыст находится от заданного упора на расстоянии

0,4 — 0,5 мм.

Предмет изобретения

2п Устройство для регулирования скорости подачи прн распиловке лесоматериалов, включающее грквод и электрическую схему с узлом конпгрол» подающего транспортера, о г л ич а ю щ е е с я тем, что, с целью повышения надежности работы н упрощения конструкции, узел контроля подающего транспортера выполнен с бескоптактным ключом и рас?положенным на конце ведомого вала подающего транспортера флажком, входящим при рабо30 те в паз бееконтактногo ключа.

4I7351 фиг. Г
