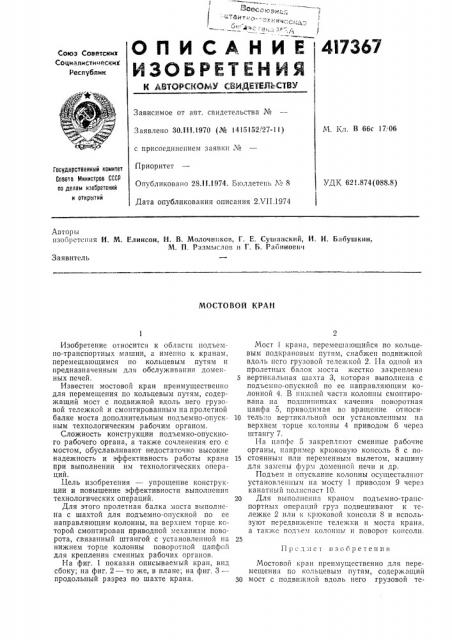

О П И С А Н И Е 417367
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
М. Кл. В 66с 17г06
Заявлено 30.ill.1970 (№ 1415152/2?-11) с присаединением заявки №
Приоритет
Опубликовано 28.11.1974. Бюллетень ¹ 8
Государственный комитет
Совета Министров СССР по делам изобретений и открытий
УДК 621.874(088.8) Дата опубликования описания 2Л 11.1974
Авторы изобретения И. M. Елинсои, H. В. Молочников, Г. Е. Сушанский, И. И. Бабушкин, M. П. Размыслов и Г. Б. Рабинович
Заявитель
МОСТОВОЙ КРАН
Пред..ст изобретепия
Изобретение относится к обл асти подъемIIo-транспортных машин, а именно к кранам, перемещающимся по кольцевым путям и предназначенным для обслуживания доменных печей.
Известен мостовой кран преимущественно для перемещения по кольцевым путям, содержащий мост с подвижной вдоль него грузовой тележкой и смонтированным на пролетной балке моста дополнительным подъемно-опускным технологическим рабочим органом.
Сложность конструкции подъемно-опускного рабочего органа, а также сочленения его с мостом, обуславливают недостаточно высокие надежность и эффективность работы крана при выполнении им технологических операций.
Цель изобретения — упрощение конструкции и повышение эффективности выполнения технологических операций.
Для этого пролетная балка моста выполнена с шахтой для подъемно-опускной по ее направляющим колонны, а верхнем торце которой смонтирован приводной механизм поворота, связанный штангой с установленной на нижнем торце колонны поворотной цапфой для крепления сменных рабочих органов.
На фиг. 1 показан описываемый кран, вид сбоку; на фиг. 2 — то же, в плане; на фиг. 3— продольный разрез по шахте крана.
Мост 1 крана, перемешающийся по кольцевым подкрановым путям, снабжен подвижной вдоль него грузовой тележкой 2. I la одной из пролетных балок моста жестко закреплена
5 вертикальная шахта 3, которая выполнена с подъемно-опускной по ее направляющим колонной 4. В нижней части колонны смонтирована на подшипниках качения поворотная цапфа 5, приводимая во вращение относи10 тельно вертикальной оси установленным на верхнем торце колонны 4 приводом б через штангу 7.
На цапфе 5 закрепляют сменные рабочие органы, например крюковую консоль 8 с по15 стоянным или переменным вылетом, машину для замены фурм доменной печи и др.
Подъем и опускание колонны осуществляют установленным на мосту 1 приводом 9 через канатный полиспаст 10.
20 Для выполнения краном под ьемно-транспортных операций груз подвешивают к тележке 2 или к крюковой консоли 8 и используют передвижение тележки и моста крана. а также подъем колонны и поворот консоли.
Мостовой кран преимущественно для перемещения по кольцевым путям, содержащий
30 мост с подвижной вдоль него грузовой те417367 лежкой и смонтированным на пролетной балке моста дополнительным подъемно-опускным технологическим рабочим органом, о т л ич а ю шийся тем, что, с целью упрощения конструкции и повышения эффективности выполнения технологических операций, например, при обслуживании доменных печей, пролетная балка моста выполнена с шахтой для подъемно-опускной по ее направляющим колонны, на верхнем торце которой смонтирован приводной механизм поворота, связанный
5 штангой с установленной на нижнем торце поворотной цапфой для крепления сменных рабочих органов.
