Способ получения сополимеров

Способ получения сополимеров

Иллюстрации

Показать все

Реферат

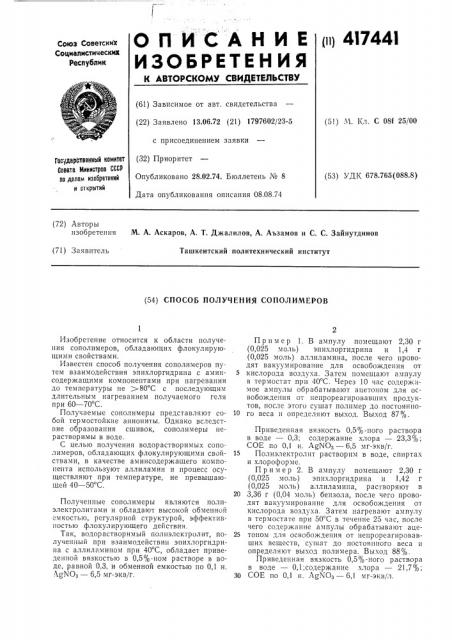

Р П И С А Н И Е 11417441

ИЗОБРЕТЕН ИЯ

Союз Советским

Социалистическими

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 13.06.72 (21) 1797602/23-5 с присоединением заявки (32) Приоритет

Опубликовано 28.02.74. Бюллетень № 8

Дата опубликования описания 08.08.74 (51), !. 1(л. С 08f 25/00

Государственный комитет

Совета Министров СССР оо делам изобретений н OYKpblTNH (53) УДК 678 765(088 8) (72) Авторы изобретения М. А. Аскаров, А. T. Джалилов, А. Аъзамов и С. С. Зайнутдинов (71) Заявитель

Ташкентский политехнический институт (54) СПОСОБ ПОЛУЧЕНИЯ СОПОЛИМЕРОВ

Изобретение относится к области получения сопол им еров, обладающих флокулирующими свойствами.

Известен способ получения сополимеров путем взаимодействия эпихлоргидрина с аминсодержащими компонентами при нагревании до температуры не )80 С с последующим длительным нагреванием получаемого геля при 60 — 70 С.

Получаемые сополимеры представляют собой термостойкие аниониты. Однако вследствие образования сшивок, сополимеры перастворимы в воде.

С целью получения водорастворимых сополимеров, обладающих флокулирующими свойствами, в качестве аминсодержащего компонента используют аллиламин и процесс осуществляют при температуре, не превышающей 40 — 50 С.

Полученные сополимеры являются полиэлектролитами и обладают высокой обменной емкостью, регулярной структурой, эффективностью флокулирующего действия.

Так, водорастворимый полиэлектролит, полученный при взаимодействии эпихлоргидрина с аллиламином при 40 С, обладает приведенной вязкостью в 0,5%-ном растворе в воде, равной 0,3, и обменной емкостью по 0,1 н.

AgNO> — 6,5 мг-экв/r.

П р им ер 1. В ампулу помещают 2,30 r (0,025 моль) эпихлоргидрина и 1,4 г (0,025 моль) аллиламина, после чего проводят вакуумирование для освобождения от

5 кислорода воздуха. Затем помещают ампулу в термостат при 40 С. Через 10 час содержимое ампулы обрабатывают ацетоном для освобождения от непрореагировавших продуктов, после этого сушат полимер до постоянно10 го веса и определяют выход. Выход 87%.

Приведенная вязкость 0,5%-ного раствора в воде — 0,3; содержание хлора — 23,3%;

СОЕ по 0,1 н. AgNOq — 6,5 мг-экв/г.

15 Полиэлектролит растворим в воде, спиртах и хлороформе.

Пример 2. В ампулу помещают 2,30 г (0,025 моль) эпихлоргидрина и 1,42 г (0,025 моль) аллиламина, растворяют в

20 3,36 г (0,04 моль) бензола, после чего проводят вакуумирование для освобождения от кислорода воздуха. Затем нагревают ампулу в термостате при 50 С в течение 25 час, после чего содержание ампулы обрабатывают аце25 тоном для освобождения от непрореагировавших веществ, сушат до постоянного веса и определяют выход полимера. Выход 88%.

Приведенная вязкость 0,5%-ного раствора в воде — 0,1;содержание хлора — 21,7%;

30 СОЕ по 0,1 и, AgNOq — 6,1 мг-экв/л.

417441

Составитель О. Рокачевская

Техред Л. Богданова

Редактор Г. Тимофеева

Корректор H. Учакина

Заказ 2324/I Изд. № 1332 Тираж 591 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Полиэлектролит растворим в воде, спиртах и хлороформе.

Предмет изобретен и я

Способ получения сополимеров путем взаимодействия эпихлоргидрина с аминосодержащим компонентом при нагревании, о т л ич а ю шийся тем, что, с целью получения водорастворимых сополимеров, обладающих флокулирующими свойствами, в качестве ам иносодеряащего компонента используют аллиламип и процесс осуществляют при температуре 40 — 50 С.
