Патент ссср 417507
Иллюстрации
Реферат

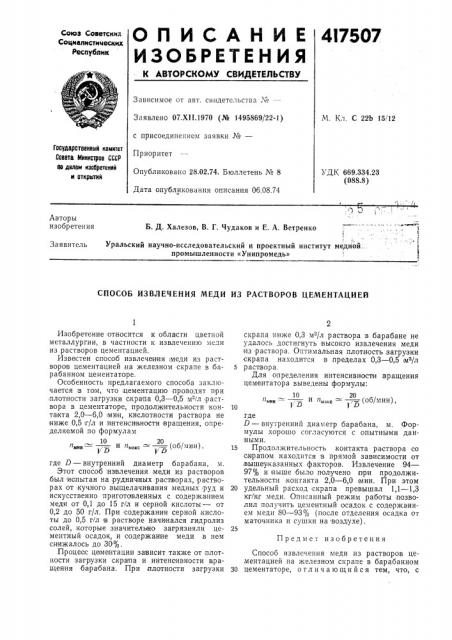

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
4l7507
Союз Советских
Социалистицеских
Республик
Зависимое от авт. свидетельства . 4—
Заявлено 07.XII.1970 (№ 1495869/22-1) с присоединением заявки ¹â€”
Приоритет
Опубликовано 28.02.74. Бюллетень № 8
Дата опубликования описания 06.08.74
М. Кл. С 22Ь 15/12
Гасударствеииый комитет
Саввта Мииистрав СССР аа делам изааретеиий и аткрытий
УДК 669.334.23 (088.8) Авторы изобретения
Б. Д. Халезов, В. Г. Чудаков и Е. А. Ветренко
Уральский научно-исследовательский и проектный институт медной промышленности «Унипромедь»
Заявитель
СПОСОБ ИЗВЛЕЧЕНИЯ МЕДИ ИЗ РАСТВОРОВ ЦЕМЕНТАЦИЕЙ
Предмет изобретения
Изобретение относится к области цветной металлургии, в частности к извлечению меди из растворов цементацией.
Известен способ извлечения меди из растворов цементацией,на железном скрапе в барабанном цементаторе.
Особенность предлагаемого способа заключается в том, что цементацию проводят при плотности загрузки скрапа 0,3 — 0;5 и /л раствора в цементаторе, продолжительности конта кта 2,0 — 6,0 IMHH, кислотности раствора не ниже 0,5:г/л и интенснвности вращения, определяемой по формулам
10 20 и„„„= и п„„„, = = (об/мин), 1/ Д I D где D — внутренний диаметр барабана, м.
Этот способ из влечения меди из растворов был испытан на;рудничных растворах, растворах от кучного, выщелачивания медных руд и искусственно приготовленных с содержанием меди от 0,1 до 15 г/л и серной кислоты — от
0,2 до 50 г/л. При содержании серной, кислоты до 0,5 г/л в растворе начинался,гидролиз солей, которые значительно загрязняли цементный осадок, и содержание меди,в нем снижалось до 30%.
Процесс цементации зависит также от плотности затрузки скрапа и интенсивности вращения ба рабана. При плотности загрузки скрапа ниже 0,3 м /л раствора в барабане не удалось достигнуть:высокго извлечения .меди из раствора. Оптимальная плотность загрузки скрапа находится в пределах 0,3 — 0,5 ме/л
5 раство;ра.
Для определения интенсивности вращения цементатора выведены формулы:
10 20 п„„„= . и и„„, = . (об/MHH)
l а 1 a
10 где
D — внутренний диаметр барабана, м. формулы хорошо согласуются с опытными данными.
15 Продолжительность контакта раствора со скрапом находится в прямой зависимости от вышеуказанных факторов. Извлечение 94—
97% и выше было получено при продолжительности контакта 2,0 — 6,0 мин. При этом
20 удельный расход скрапа превышал 1,1 — 1,3 кг/кг меди. Описанный режим работы позволил получить цементный осадок с содержанием меди 80 — 93% (после отделения осадка от маточника и сушки на воздухе).
Способ извлечения меди из растворов цементацией на железном скрапе в барабанном
30 цементаторе, о тл и ч а ю щи и ся тем, что, с
417507
Составитель С, Колотушкина
Техред 3. Тараненко Корректор Т. Добровольская
Редактор Е. Шепелева
Заказ 1717/3 Изд. № 1347 Тираж 651 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушскан наб., д. 475
Типография, пр. Сапунова, 2 целью осуществления,непрерывного процесса, повышения извлечения меди и чистоты цемент ного осадка, цементацию проводят при плотности загрузки окрапа О,З вЂ” 0,5 м /л раствора в цементаторе, продолжительности контакта 2,0 — 6,0 .мин, кислотности раствора .не ниже 0,5 г/л и интенсивности вращения це.ментатора, Определяемой по формулам
Пмин — И тмаыс — (O) >
10 20
5 где D — внутренний диаметр барабана, м,
