4I7590

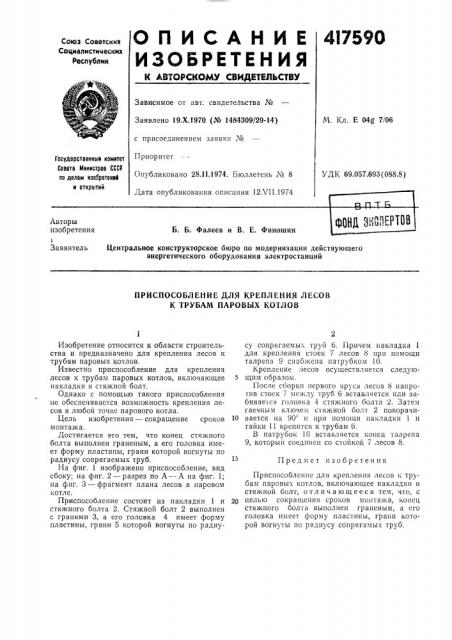

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социвлисти4еских

Республик

Зависимое от авт. свидетельства №

Заявлено 19.Х.1970 (№ 1484309/29-14) М. Кл. Е 04g 7!06 с присоединением заявки №

Приоритет

Государственный комитет

Совета Министров СССР по делан изооретвний и открытий

УДК 69.057.693 (088.8) Опубликовано 28.11.1974. Бюллетень ¹ 8

Дата опубликования описания 12Л 11.1974

ЕЫ ЫН1Рй

Авторы изобретения

Б. Б. Фалеев и В. E. Финошин

Центральное конструкторское бюро по модернизации действующего энергетического оборудования электростанций

Заявитель

ПРИСПОСОБЛЕНИЕ ДЛЯ КРЕПЛЕНИЯ ЛЕСОВ

К ТРУБАМ ПАРОВЫХ КОТЛОВ

Предмет изобретения

Изобретение относится к области строительства и предназначено для крепления лесов к трубам паровых котлов.

Известно приспособление для крепления лесов к трубам паровых котлов, включающее накладки и стяжной болт.

Однако с помощью такого приспособления не обеспечивается возможность крепления лесов в любой точке парового котла.

Цель изобретения — сокращение сроков монтажа.

Достигается это тем, что конец стяжного болта выполнен граненым, а его головка имеет форму пластины, грани которой вогнуты по радиусу сопрягаемых труб.

На фиг. 1 изображено приспособление, вид сбоку; »а фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — фрагмент плана лесов в паровом котле.

Приспособление состоит из накладки 1 и стяжного болта 2. Стяжной болт 2 выполнен с гранями 3, à его головка 4 имеет форму пластины, грани 5 которой вогнуты по радиусу сопрягаемых труб 6. Причем накладка 1 для крепления стоек 7 лесов 8 при помощи талрепа 9 снабжена патрубком 10.

Крепление лесов осуществляется следую5 щим образом.

После сборки первого яруса лесов 8 напротив стоск 7 между труб 6 вставляется или забивается головка 4 стяжного болта 2. Затем гаечным ключем стяжной болт 2 поворачи10 вается на 90 и при помощи накладки 1 и гайки 11 крепится к трубам 6.

В патрубок 10 вставляется конец талрепа

9, которыи соединен со стойкой 7 лесов 8.

Приспособление для крепления лесов к трубам паровых котлов, включающее накладки и стяжной болт, отличающееся тем, что, с целью сокращения сроков монтажа, конец стяжного болта выполнен граненым, а его головка имеет форму пластины, грани которой вогнуты по радиусу сопрягамых труб, -i 17590
