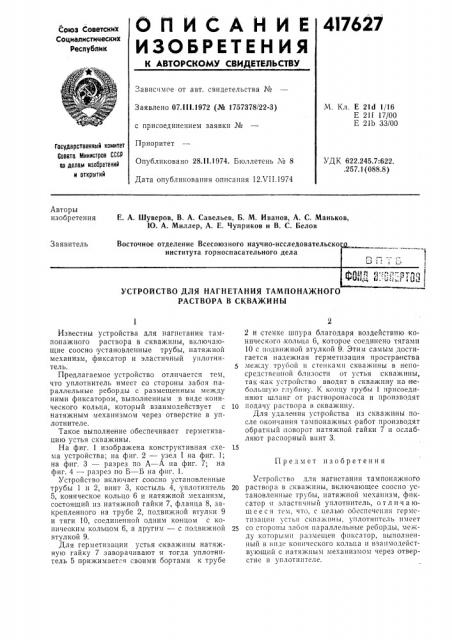

4!7627
ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Реслублик
Зависимое от авт. свидетельства №
Заявлено 07.11!.1972 (№ 1757378/22-3) с присоединением заявки №
Приоритет
Опубликовано 28.11.1974. Бюллетень № 8
Дата опубликования описания 12Х11.1974
М, Кл. Е 21d 1/16
E 211 17/00
Е 2lb ЗЗ/00
Государственный комитет
Совета о1инистрое СССР ао делам изобретений и открытий
УДК 622.245.7:622. .257.1(088.8) Авторы изобретения
Е. А. Шуверов, В. А. Савельев, Б. М. Иванов, А. С. Маньков, 1О. А. Миллер, А. E. Чуприков и В. С. Белов
Восточное отделение Всесоюзного научно-исследовательского, института горноспасательного дела
Заявитель
elan r3 У)1: 1Л -q,-1, УСТРОЙСТВО ДЛЯ НАГНЕТАНИЯ ТАМПОНАЖНОГО
РАСТВОРА В СКВАЖИНЫ
Предмет изобретения
Известны устройства для нагнетания тампонажного раствора в скважины, включающие соосно установленные трубы, натяжной механизм, фиксатор и эластичный уплотнитель.
Предлагаемое устройство отличается тем, что уплотнитель имеет со стороны забоя;параллельные реборды с размещенным между ними фиксатором, выполненным в виде конического кольца, который .взаимодействует с натяжным механизмом через отверстие в уплотнителе.
Такое выполнение обеспечивает герметизацию устья скважины.
На фиг. 1 изображена конструктивная схема устройства; на фиг. 2 — узел 1 на фиг. 1; на фиг. 3 — разрез по А — А на фиг. 7; на фиг. 4 — разрез по Б — Б на фпг. 1.
Устройство включает,соосно установленные трубы 1 и 2, винт 3, костыль 4, уплотнитель
5, коническое кольцо 6 и натяжной механизм, состоящий из натяжной гайки 7, фланца 8, закрепленного на трубе 2, подвижной втулки 9 и тяги 10, соединенной одним концом с коничеоким кольцом 6, а другим — с подвижной втулкой 9.
Для герметизации устья !скважины натяжную гайку 7 заворачивают и тогда уплотнитель 5 п рижих!ается своими оортами к трубе
2 и стенке шпура благодаря воздействию конического кольца 6, которое соединено тягами
10 с подвижной втулкой 9. Этим самым достигается надежная герметизация простра нства
5 между трубой и стенками скважины в непосредственной близости от устья скважины, так как устройство вводят в скважину на лебольшу1о глубину, К концу трубы 1 присоединяют шланг от растворонасоса и производят
1р подачу раствора в Окважипу.
Для удаления устройства из скважины после окончания тампонажных работ производят обратный |поворот натяжной гайки 7 и ослабляют распорный винт 3, 15
Устройство для нагнетания тампонажного
2р раствора в скважины, включающее соосно установленные трубы, натяжной механизм, фиксатор и эластичный уплотнитель, отл и ч а ющеес я тем, что, с целью обеспечения герметизации устья скважины, уплотнптель имеет
25 со стороны заооя параллельные реборды, между которыми разме1цен фиксатор, выполненный В 11пд! . Кон!1 !еского кольца El Взаимодействующийй с натяжным механизмом через отверстие в уплотнптеле.
417627
Улла Д
SRZ 2 " :Á
