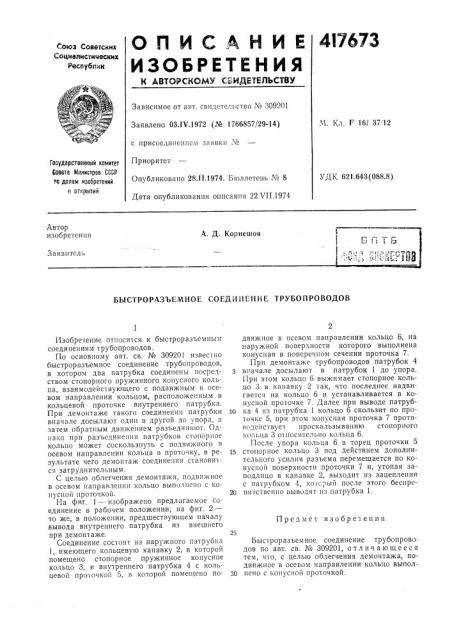

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 309201

Заявлено 03. IV.1972 (№ 1766857/29-14) ;1!. Кл. F 161 37. 12 с присоединением заявки №

Приоритет

Опубликовано 28.11.1974. Бюллетень № 8

Дата опубликования описания 22Х11.1974

Государственный комитет

Совета Министров СССР оо делам изобретений н открытий

УДК 621.643(088.8) Автор изобретения

А.

Заявитель

БЫСТРОРАЗЪЕМ11ОЕ СОЕД1111ЕИ14Е ТРУБОПРОВОДОВ

Предмет изобретения

Изобретение относится к быстроразъемным соединениям трубопроводов.

По основному авт. св. № 309201 известно быстроразъемпое соединение трубопроводов, в котором два патрубка соединены посредством стопорного пружинного копусного кольца, взаимодействующего с подвижным в осевом направлении кольцом, расположенным в кольцевой проточке внутреннего патрубка.

При демонтаже такого соединения патрубки вначале досылают один в другой до упора, а затем обратным движением разъединя1от. Однако при разъединеппи патрубков стопорное кольцо может соскользнуть с подвижного в осевом направлении кольца в проточку, в результате чего демонтаж соедине:tm становится затруднительным.

С целью облегчения демонтажа, подвижное в осевом направлении кольцо выполнено с копусной проточкой.

На фиг. 1 — изображено предлагаемое соединение в рабочем положении; на фиг. 2— то же, в положении, предшествующем началу вывода внутреннего патрубка из внешнего при демонтаже.

Соединение состоит из наружного патрубка

1, имеющего кольцевую канавку 2, в которой помещено стопорное пружинное конусное кольцо 3, и внутреннего патрубка 4 с кольдевой проточкой 5, в которой помещено подвижное в осевом направлении кольцо б, на наружной поверхности которого выполнена конусная в поперечном сечении проточка 7.

При демонтаже трубопроводов патрубок 4 вначале досылают в патрубок 1 до упора.

При этом кольцо 6 выжимает стопорное кольцо 3 в канавку 2 так, что последнее надвигается на кольцо 6 и устанавливается в конусной проточке 7. Далее при выводе патруб10 ка 4 из патрубка 1 кольцо 6 скользит по проточке 5, при этом конусная проточка 7 противодействует проскальзыванию стопорного кольца 3 относительно кольца 6.

После упора кольца 6 в торец проточки 5

1s стопорное кольцо 3 под действием дополнительного усилия разъема перемещается по конусной поверхности проточки 7 и, утопая заподлицо в канавке 2, выходит из зацепления с патрубком 4, когс11ый после этого беснре20 пятствеппо выводят пз патрубка 1.

Быстроразьемное соединение трубопроводов по авт. св. № 309201, отчичающееся тем, что, с целью облегчения демонтажа, подвижное в осевом направлении кольцо выполЗО нено с конусной проточкой.

417673

Составитель Л. Нахметова

Техред 3. Тараненко Корректор Т. Добровольская

Редактор Т. Пилипенко

Типография, пр. Сапунова, 2

Заказ 1705/19 Изд № 1349 Тираж 875 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
